01
JP151WPRO
Codice
Telaietto + piastra
Contenuto
R 1300 GS Adventure
Moto
Originali
Punti di fissaggio
Panoramica
In breve
Telaietto e piastra per il bauletto LOBOO sulla BMW R 1300 GS Adventure, al posto del portapacchi originale.
Telaietto e piastra insieme
prende il posto del portapacchi originale, senza altri acquisti per montare il bauletto.
Più bauletti sulla stessa piastra

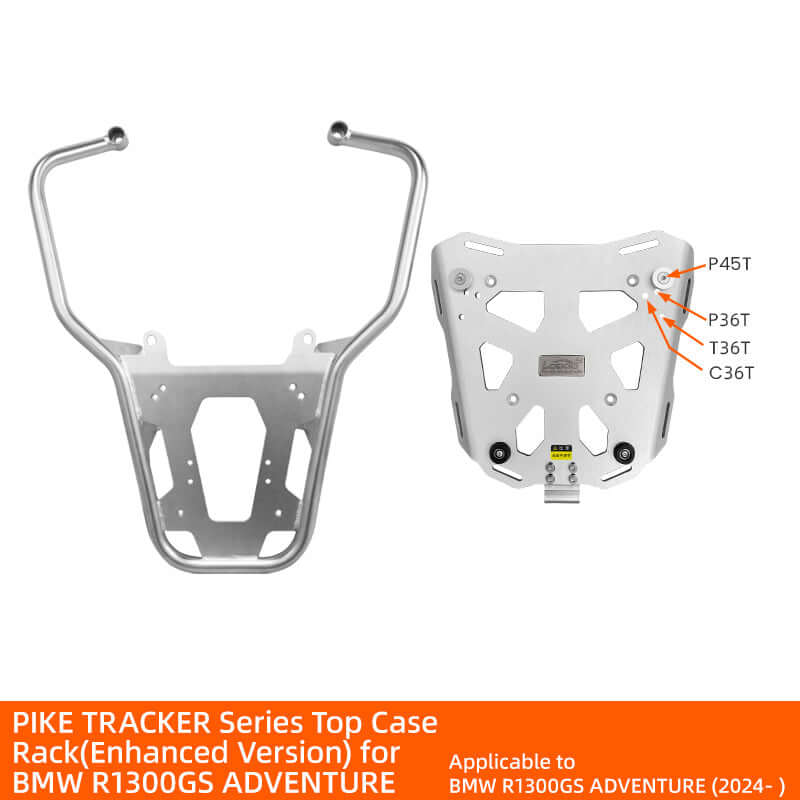

attacchi per PIKE TRACKER P45T e P36T, TIBET T36T e CONQUEROR, come nella foto LOBOO.
Dedicato alla Adventure
progettato per la R 1300 GS Adventure dal 2024.
Sistema a tre valigie
con i telai laterali JP151B forma il set rinforzato della tabella LOBOO.
Nessuna foratura
sette passaggi fotografati, una sola coppia di serraggio, frenafiletti incluso.
Dal produttore LOBOO
Leggi la descrizione completa
Portapacchi posteriore rinforzato per la BMW R 1300 GS Adventure dal 2024: telaietto di supporto e piastra per il bauletto, con viteria, distanziali e frenafiletti. Prende il posto del portapacchi originale e porta il top case LOBOO. Il bauletto non è incluso.
LOBOO lo chiama Top Case Rack (Enhanced Version), codice JP151WPRO, e lo intesta alle serie PIKE TRACKER, TIBET e CONQUEROR.
Quali bauletti puoi montare
Nella foto LOBOO la piastra ha gli attacchi per i top case PIKE TRACKER P45T e P36T, TIBET T36T e per il bauletto CONQUEROR. I bauletti PIKE TRACKER li trovi nella pagina dei top case in alluminio PIKE TRACKER, il CONQUEROR da 40 litri in quella delle valigie CONQUEROR per R 1300 GS Adventure.
I bauletti in alluminio LOBOO si montano solo su piastre e portapacchi LOBOO.
Portapacchi rinforzato o piastra sul portapacchi originale?
Sulla Adventure LOBOO prevede due strade per il bauletto. Questo portapacchi sostituisce quello originale con un telaietto proprio. In alternativa c'è la piastra top case JPT131WA, che si monta sopra il portapacchi originale BMW ed è la stessa per GS e GS Adventure.
Va bene sulla R 1300 GS senza Adventure?
No. Per la R 1300 GS c'è il portapacchi posteriore rinforzato JP131WB: i due codici non sono intercambiabili.
Cosa c'è nella confezione
Il manuale elenca 7 voci: telaietto, piastra, 4 viti M6 × 35, 2 tappi, 4 distanziali da 20 × 8,5 × 18 mm, 2 distanziali da 20 × 8,5 × 6,5 mm e un frenafiletti.
Come si monta
Sette passaggi fotografati, senza forature. Si toglie la sella, si scollega un connettore sotto il codone e si smonta il portapacchi originale con le sue viti. Poi si fissa il telaietto con i distanziali bassi e si chiudono i tubi con i tappi, infine si monta la piastra sopra con i distanziali alti e le quattro viti M6 × 35.
Le viti M6 × 35 vanno serrate a 12 N·m. LOBOO chiede di non serrare a fondo subito: prima tutte le regolazioni, poi la coppia in sequenza. Le parti originali rimosse si rimontano secondo le coppie indicate da BMW.
Il sistema a tre valigie
Con i telai laterali JP151B questo portapacchi forma il set a tre valigie rinforzato della tabella LOBOO. Se parti da zero, valigie e telai già abbinati sono nel kit valigie laterali PIKE TRACKER per R 1300 GS Adventure.
Il manuale non dichiara materiale, peso né carico massimo: non li indichiamo. Vale la portata indicata da BMW per il portapacchi della moto. Tutti gli altri accessori per BMW R 1300 GS Adventure sono nella collezione dedicata.
Nella confezione
JP151WPRO · BMW R 1300 GS Adventure dal 2024 · 7 componenti · 12 N·m
Come funziona, nel dettaglio
Bauletti compatibili, montaggio e differenze con la piastra sul portapacchi originale.
Dati dal manuale d'uso LOBOO
Specifiche tecniche
Tutti i dati
Identificazione
Codice prodotto
JP151WPRO
Denominazione ufficiale a manuale
Top Case Rack (Enhanced Version)
Compatibilità
Moto
BMW R 1300 GS Adventure dal 2024
Serie valigie dichiarate
PIKE TRACKER, TIBET e CONQUEROR
Telaio valigie laterali abbinato
JP151B, articolo separato
Struttura
Componenti principali
Telaietto di supporto e piastra di appoggio per il bauletto
Contenuto della confezione
Distinta completa
7 voci 1 telaietto, 1 piastra, 4 viti M6×35, 2 tappi, 4 distanziali Ø20×Ø8,5×18 mm, 2 distanziali Ø20×Ø8,5×6,5 mm, 1 frenafiletti
Montaggio
Coppia sulle viti M6×35
12 N·m
Passaggi illustrati sul manuale
7 5 di smontaggio, 2 di installazione. Nessuna foratura
Dati non dichiarati
Materiale, peso e ingombro
Non dichiarati dal produttore
Compatibilità
Bauletti PIKE TRACKER
P45T e P36T Attacchi indicati sulla foto LOBOO della piastra
Bauletto TIBET
T36T Attacco indicato sulla foto LOBOO della piastra
Bauletto CONQUEROR
Attacco presente Le foto LOBOO lo indicano come C40T o C36T: codice da confermare
Non compatibile
R 1300 GS Per la R 1300 GS c'è il portapacchi rinforzato JP131WB
Montaggio
Viti della piastra
4 × M6 × 35 Serraggio 12 N·m
Distanziali
4 da 18 mm + 2 da 6,5 mm Ø 20 × Ø 8,5 mm: i bassi sotto il telaietto, gli alti sotto la piastra
Impianto elettrico
Connettore da scollegare Passaggio 5 del manuale, sotto il codone; nessun cablaggio aggiunto
Dotazione
Frenafiletti
Incluso Voce 7 della distinta. La chiave dinamometrica non è inclusa
Prima di ordinare
Montaggio e requisiti
Come si monta
- Passaggi: sette, tutti fotografati nel manuale: cinque di smontaggio e due di installazione.
- Smontaggio: sella, un connettore elettrico sotto il codone da scollegare e il portapacchi originale con le sue viti.
- Telaietto: si fissa ai punti di attacco della moto con i due distanziali da 6,5 mm; i due tappi chiudono le estremità dei tubi.
- Piastra: si monta sopra il telaietto con i quattro distanziali da 18 mm e le quattro viti M6 × 35.
- Coppia di serraggio: 12 N·m sulle viti M6 × 35, con il frenafiletti incluso.
- Sequenza: non serrare a fondo durante il montaggio. Prima tutte le regolazioni, poi la coppia in sequenza.
- Parti originali: quelle rimosse si rimontano secondo le coppie e le indicazioni BMW.
Istruzioni complete e note di sicurezza
Domande frequenti
Le domande che ci fate più spesso
Che cosa comprende il codice JP151WPRO?
Posso usarlo su una R 1300 GS senza Adventure?
Quali bauletti posso montare?
Che differenza c'è con la piastra JPT131WA?
Cosa c'è nella confezione?
Con che coppia si serrano le viti?
Bisogna forare o modificare la moto?
Devo intervenire sull'impianto elettrico?
Il bauletto è incluso?
Posso montare anche le valigie laterali?
Quanto peso posso caricare nel bauletto?
Di che materiale è fatto?
Quanti passaggi richiede il montaggio?
Il manuale è in italiano?
