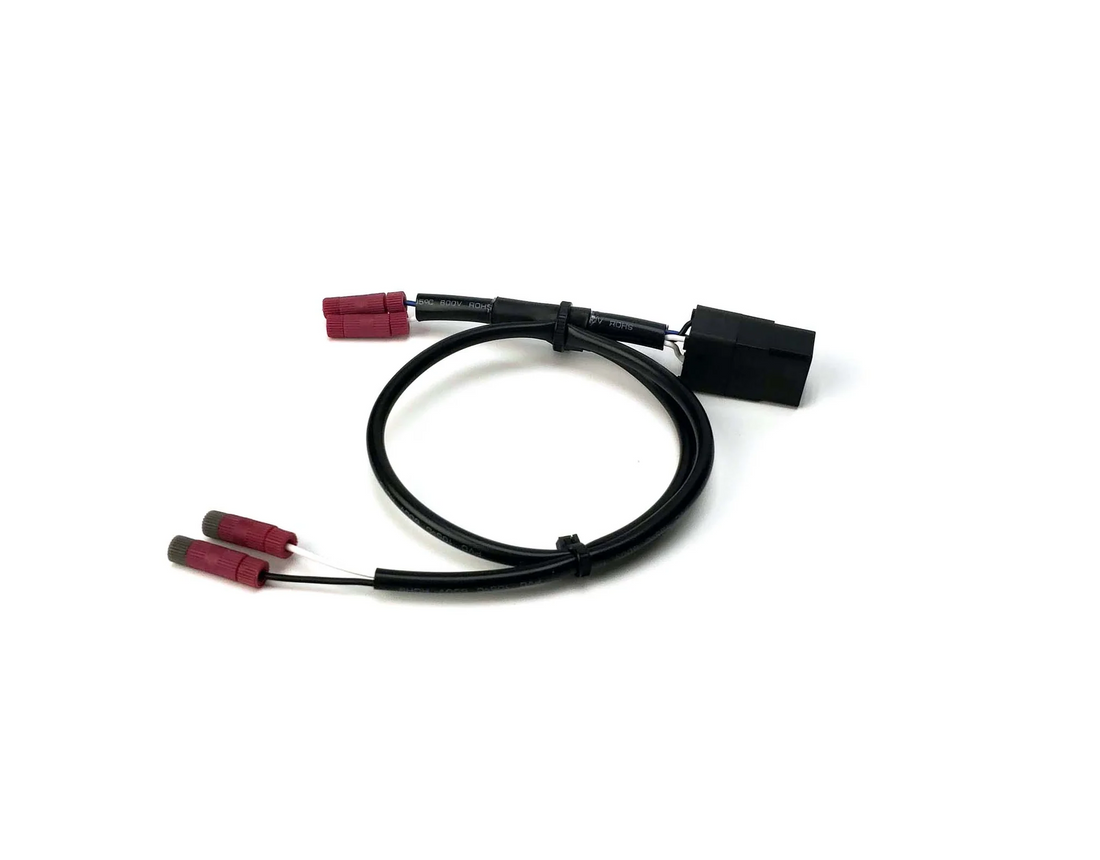

Cablaggio universale DENALI DNLWHS20600 per comandare i faretti dagli abbagliantiCablaggio universale DENALI DNLWHS20600, vista dei connettori

Panoramica

In breve

I faretti seguono l'abbagliante, su qualsiasi moto

Cablaggio universale che preleva il segnale dal circuito abbaglianti della moto: i faretti si accendono quando inserisci l'abbagliante e si spengono quando torni in anabbagliante, senza pensarci.

È universale, quindi va collegato a derivazione sul filo dell'abbagliante: se per la tua moto esiste il cablaggio specifico, quello si innesta senza tagli ed è preferibile.

Dal produttore DENALI

DENALI Electronics progetta illuminazione e sicurezza attiva per moto: faretti LED, moduli faro, clacson SoundBomb, indicatori e luci freno ausiliarie, e i controller che li integrano con l'elettronica della moto.

Codice Endurrad DNLWHS20600 — codice DENALI DNL.WHS.20600.

Leggi la descrizione completa

Code DNLWHS20600 — DENALI code DNL.WHS.20600

Many factory LED headlights switch the high beam on the ground side instead of the positive side. On those motorcycles, the high-beam wire carries 12 volts when the high beam is off and drops below one volt when you switch it on: the opposite of what DENALI wiring harnesses expect, so the auxiliary lights do not change intensity with the high beam.

This adapter inverts the signal and provides a conventional 12-volt high-beam signal that can be used by the wiring harness or controller.

How to tell if you need it: use a tester to measure the voltage on the high-beam wire while switching the high beam on and off. If it changes from 0 to 12 volts, the system is conventional and the adapter is not needed; if it changes from 12 volts to nearly zero, it uses ground-side switching and the adapter is required.

Nella confezione

  • L'adattatore Trigger Wizard che inverte il segnale sulle moto che commutano l'abbagliante sulla massa.
  • Serve solo su quelle moto se i faretti DENALI non cambiano intensita con l'abbagliante, e questo il motivo.

DNLWHS20600 · universal wiring · high-beam control

How does it work, in detail?

The spotlights follow the high beam, on any motorcycle.

Only needed if the headlight switches to ground
01

Only needed if the headlight switches to ground

Many stock LED headlights switch the high beam on the negative side instead of the positive side. On those motorcycles, the high-beam wire has 12 volts when the high beam is off and drops below one volt when you turn it on: the exact opposite of what DENALI wiring harnesses expect. This adapter reverses the signal and provides a normal 12-volt high-beam signal.

How to tell in thirty seconds if you need it
02

How to tell in thirty seconds if you need it

You need a tester and half a minute: measure the voltage on the high-beam wire while switching it on and off. If it goes from 0 to 12 volts, your system is conventional and you don't need this adapter. If instead it starts at 12 volts and drops almost to zero, it uses ground switching, and without the Trigger Wizard, the spotlights won't change intensity with the high beam.

Scheda tecnica

Specifiche tecniche

Tutti i dati

Function

What does it do
Reverse the high-beam signal For the standard LED headlights that switch the high beam to ground

Connection

Exit
12 V Traditional high-beam light, compatible with DENALI wiring harnesses and controllers

Check

How to understand if it's needed
Measure with the tester If turning on the high beam causes the wire to drop from 12 V to nearly zero, it's needed. If it rises from 0 to 12 V, it isn't.

Packaging

Content
1 adapter

Equipment

Manufacturer’s warranty
5 years In addition to the 24-month statutory conformity warranty

Dati dichiarati da DENALI sulla scheda ufficiale.

Prima di ordinare

Montaggio e requisiti

Come si monta

Istruzioni complete e note di sicurezza

A cosa serve. Fa seguire ai faretti l'abbagliante della moto: si accendono quando accendi l'abbagliante e si spengono quando torni all'anabbagliante. È il collegamento più semplice per avere un fascio supplementare coerente con l'uso del faro.

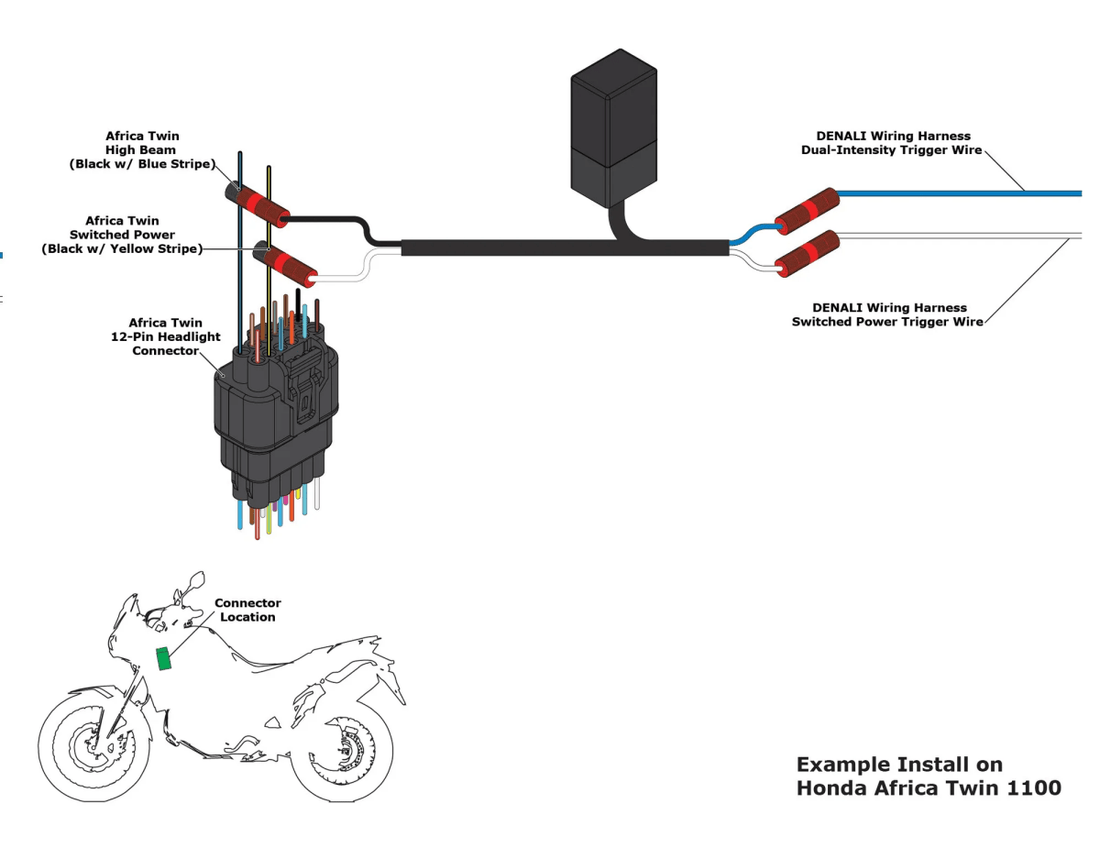

Come si collega. Il cablaggio preleva il segnale dal circuito abbaglianti e lo usa per comandare il relè che alimenta i faretti dalla batteria. Essendo universale, il collegamento al circuito abbaglianti va individuato sulla propria moto con un tester prima di chiudere i connettori.

Cosa non fa. Non regola l'intensità e non permette di accendere i faretti indipendentemente dal faro: per quello serve un controller DialDim o una centralina CANsmart.

Nota sull'uso stradale. Legare i faretti all'abbagliante è spesso ciò che il codice della strada richiede per i fari supplementari: verifica le prescrizioni del Paese in cui circoli.

Compatibilità

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Why universal rather than specific to my motorcycle?

Because DENALI does not produce a dedicated version for every model. The universal version works on any motorcycle, but it must be connected to a circuit by finding the correct wire. If a specific wiring harness exists for yours, it plugs into the original connectors without cutting and is always preferable: ask us and we’ll tell you whether one is available.
