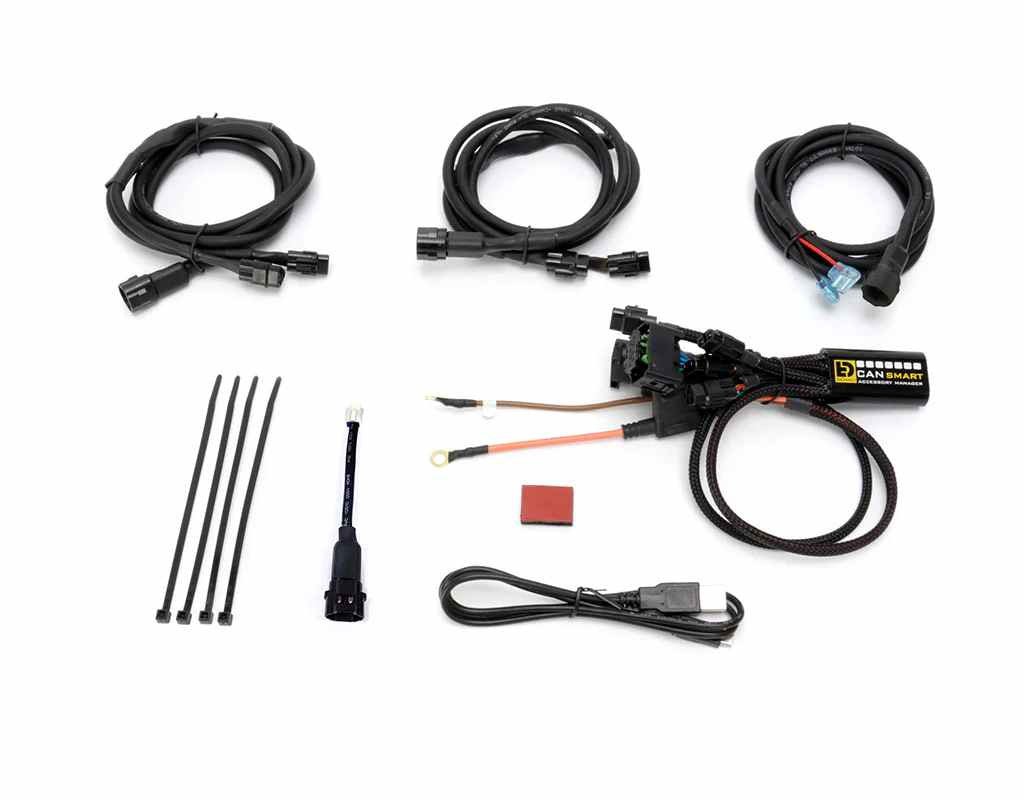

Contenuto della confezione. Centralina CANsmart, una prolunga clacson a 3 poli da 1,5 m, due prolunghe per luci LED a 3 poli da 1,5 m, un adattatore di cablaggio per la luce freno, quattro fascette, un velcro adesivo Dual Lock e il cavo USB / micro USB per la programmazione.

Dove si collega al CAN bus. Su queste moto il punto di innesto è il connettore DWA dell'antifurto, a 8 poli, nel vano dietro la sella del passeggero: si tolgono sella e pannelli della zona per accedervi. Se la moto ha l'antifurto, si stacca il connettore dalla centralina DWA, lo si innesta nel maschio a 8 poli del CANsmart e si collega la femmina a 8 poli del CANsmart alla DWA. Se l'antifurto non c'è, si toglie il tappo dal connettore DWA, lo si innesta nel maschio a 8 poli e si usa quello stesso tappo per chiudere la femmina rimasta libera.

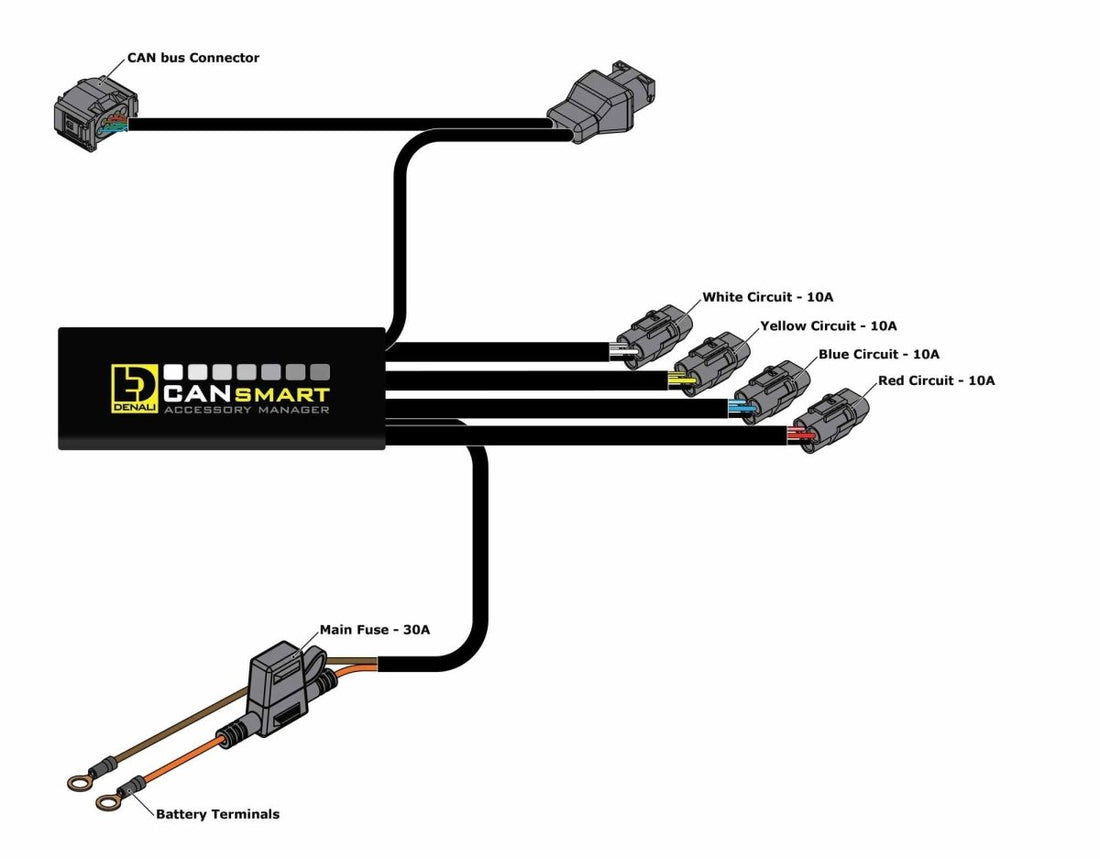

I quattro circuiti. Nella configurazione di fabbrica il filo rosso più lungo è il set luci uno e il bianco più corto il set luci due, 10 A per circuito. Il circuito blu è il clacson, il giallo la luce freno ausiliaria. Con il Circuit Function Selector ogni circuito può essere riassegnato: frecce ausiliarie, run / brake / turn, abbigliamento riscaldato o presa accessoria sotto chiave con spegnimento ritardato fino a 60 secondi.

Collegamento alla batteria. Si toglie prima il fusibile dal portafusibile, si scollegano i morsetti negativo e positivo, si collegano i terminali ad anello alla batteria — il filo arancione con il portafusibile va al positivo — e infine si rimette il fusibile. Conviene fissare il portafusibile in un punto raggiungibile senza smontare nulla.

Faretti a coppie o divisi sinistra / destra. Collegando i faretti a coppie, la funzione «spegni quando la freccia è attiva» spegne entrambi i lati. Dividendo i faretti per lato su due circuiti e riassegnandoli nel software come «Left Light 1» e «Right Light 1», si spegne solo il faretto del lato interessato. Per i faretti a due fili va disattivata la modalità «Three-Wire Dimming Mode»: il PWM passa sul filo rosso, da usare come positivo con il nero a negativo.

Comandi dalla moto. Set luci uno: si accende e si spegne tenendo premuto per 3 secondi il pulsante di annullamento frecce; per il dimmer si tiene la Wonder Wheel a sinistra per 3 secondi e si scorre su e giù fra 0 e 100%, uscendo con 1 secondo a sinistra o dopo 5 secondi. Set luci due: tre pressioni rapide dello stesso pulsante, Wonder Wheel a destra per il dimmer. Il clacson ausiliario suona con il pulsante originale, la luce freno si attiva con il freno anteriore o posteriore.

Programmazione e spia di stato. Si toglie il tappo dalla porta micro USB, si collega il cavo al computer e si porta il quadro su ON con il CANsmart Accessory Manager aperto, disponibile per Windows e macOS. Verde fisso a quadro acceso e verde a lampeggio lento a quadro spento indicano funzionamento regolare; rosso lampeggiante segnala l'intervento del fusibile elettronico di un canale, da reimpostare controllando o alzando le soglie e ciclando il quadro.

Coppie di serraggio e passaggio dei cavi. DENALI consiglia frenafiletti a media resistenza e indica 1,0 Nm per M3, 2,5 Nm per M4, 5,0 Nm per M5, 9,0 Nm per M6, 18,0 Nm per M8, 41,0 Nm per M10 e 71,0 Nm per M12, con un controllo dopo i primi 50 km. Prima di richiudere, gira il manubrio a fondo corsa da entrambi i lati e comprimi le sospensioni.

Dati presi dal manuale ufficiale DENALI DNL.WHS.11702 rev02.

La centralina non modifica l'impianto originale della moto: si innesta sui connettori di serie e può essere rimossa riportando la moto allo stato di fabbrica. Ogni circuito ha un fusibile elettronico impostabile dal software.

Gli accessori collegati restano soggetti alle regole del codice della strada che li riguardano: i fari supplementari vanno montati in numero pari e simmetrici, il clacson deve rispettare i limiti previsti.

DENALI riconosce 5 anni di garanzia convenzionale del produttore, che si aggiunge ai 24 mesi di garanzia legale di conformità.

A chi allestisce una K 1600, una S 1000 XR o una F 850 e F 750 GS con più di un accessorio elettrico. Sulle gran turismo ha un valore aggiunto in più: la gestione dell'abbigliamento riscaldato a cinque livelli, che su un viaggio lungo si usa davvero.

Se metti solo una coppia di faretti, un cablaggio con interruttore costa molto meno. E se la tua moto non è in elenco: R 1250 GS e R 1200 LC usano il DNLWHS11602, la R 1300 GS il DNLWHS25900.
