Che coppie di serraggio servono?

Due: 20 N·m sulle viti M8 del kit, con il frenafiletti incluso, e 22 N·m sulle viti originali Suzuki che si rimontano. Serra a fondo solo dopo aver presentato tutti i pezzi e completato le regolazioni.

Bisogna forare la moto?

No. I telai si fissano sui punti previsti dalla moto, usando le viti originali indicate dal manuale.

A cosa serve la traversa?

Collega i due telai passando dietro, sotto il codone. Si monta per ultima, con le due viti M8 × 20 e le rondelle. I dadi autobloccanti servono invece al fissaggio inferiore dei telai, con le viti M8 × 25.

Quanto carico possono reggere?

LOBOO non dichiara un carico massimo per i telai. Per le valigie CONQUEROR il manuale d'uso raccomanda di non superare 10 kg per valigia laterale, a causa delle vibrazioni. Vale comunque il carico massimo complessivo della moto indicato da Suzuki.

Posso usare valigie di altre marche?

Valigie rigide di altre marche no: LOBOO dichiara che le sue valigie in alluminio si montano solo su telai LOBOO. Oltre a PIKE TRACKER e CONQUEROR puoi montare le semirigide WANDERER e le gonfiabili ALPS.

Per montare il bauletto bastano questi telai?

No. Il bauletto si monta sulla piastra top case JP421W, venduta a parte. Telai e piastra insieme formano il sistema a tre valigie.

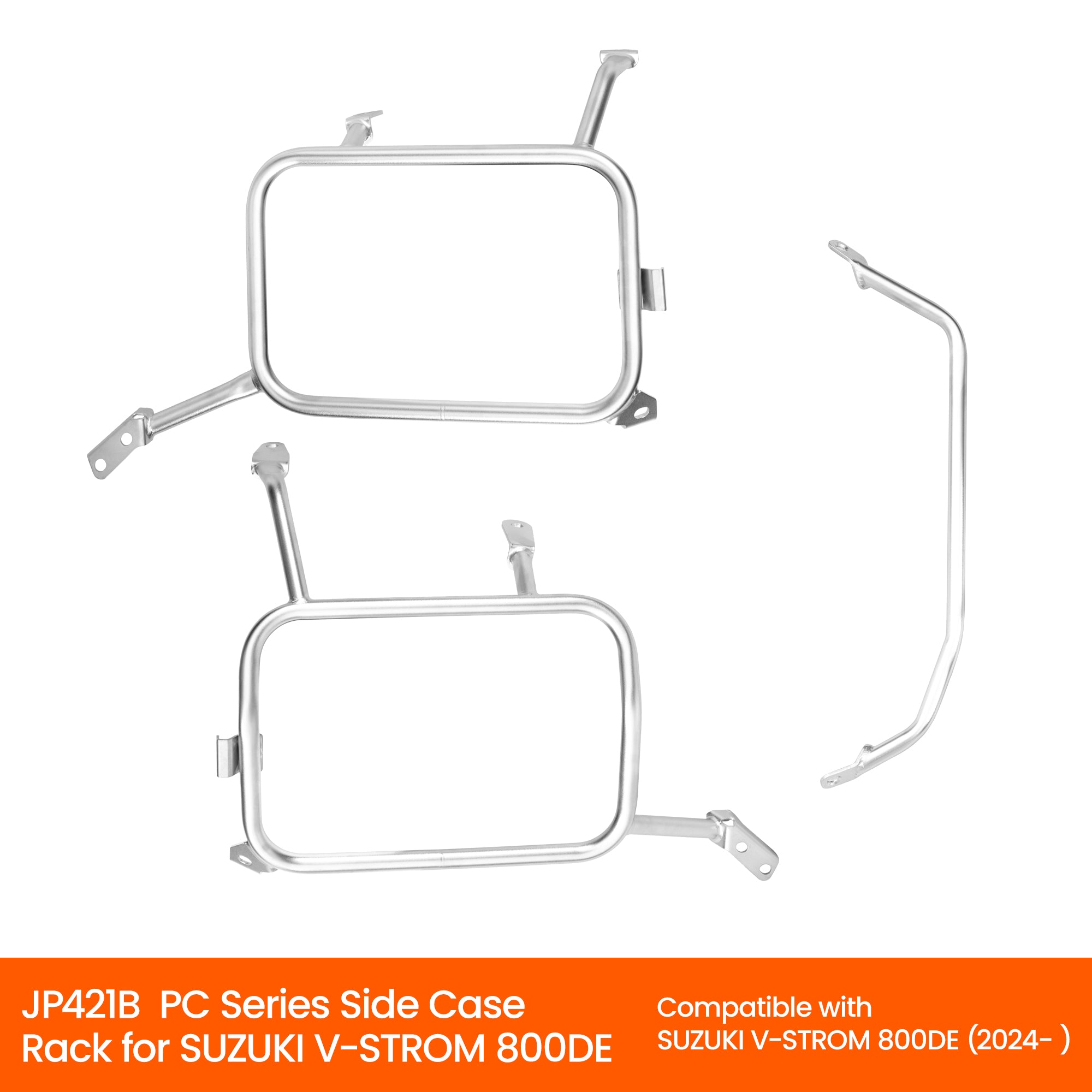

Telai laterali LOBOO JP421B per Suzuki V-Strom 800DE: telaio sinistro, destro e traversa

Telai laterali LOBOO JP421B con traversa su sfondo nero

Telai laterali JP421B e piastra top case JP421W LOBOO: il sistema a tre valigie per Suzuki V-Strom 800DE

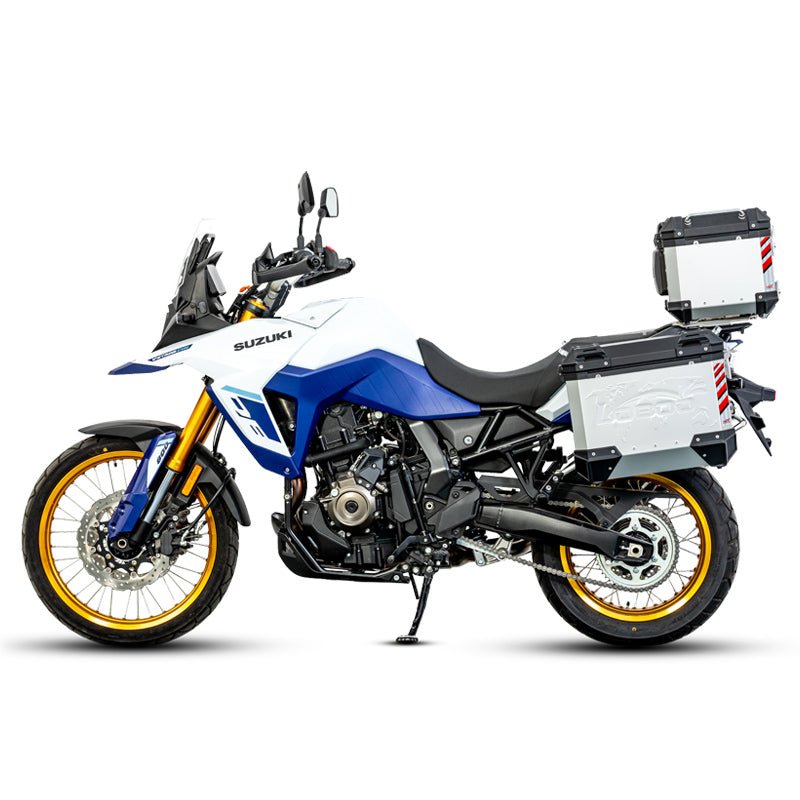

Suzuki V-Strom 800DE di lato con valigie e bauletto LOBOO PIKE TRACKER argento sui telai JP421B

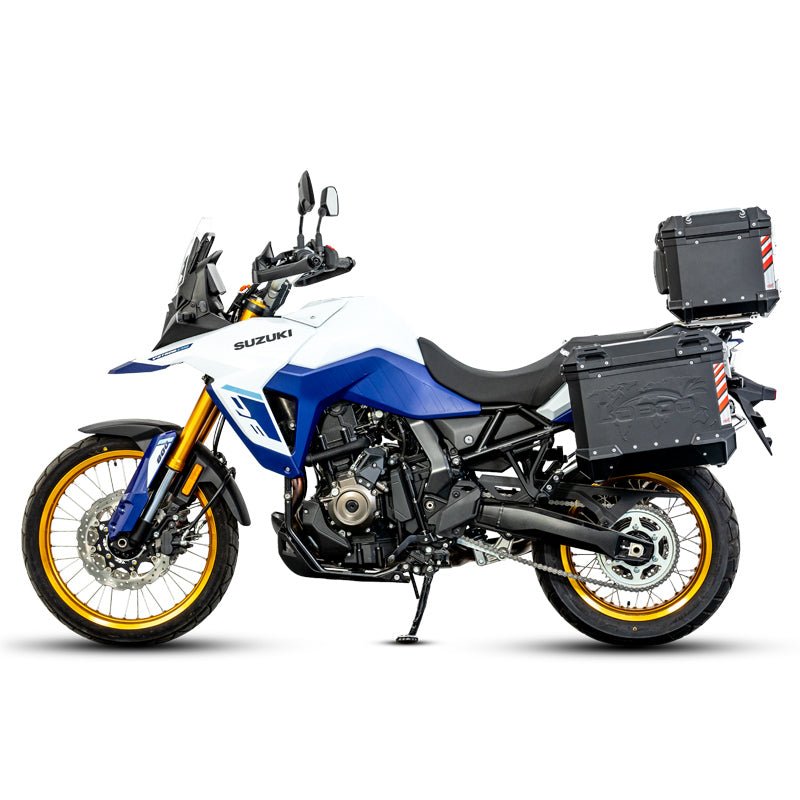

Suzuki V-Strom 800DE di lato con valigie e bauletto LOBOO PIKE TRACKER neri sui telai JP421B

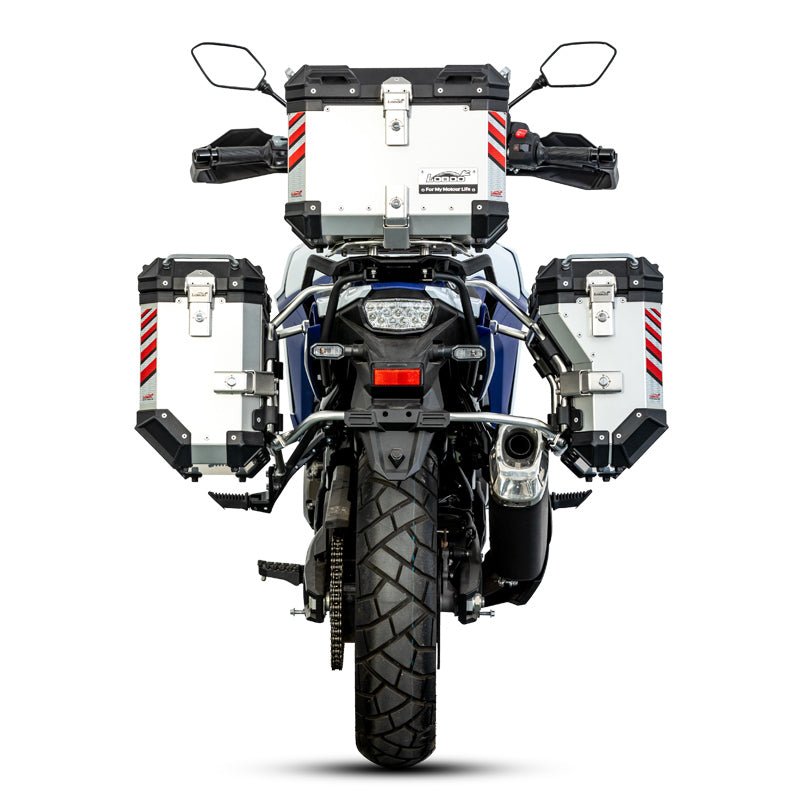

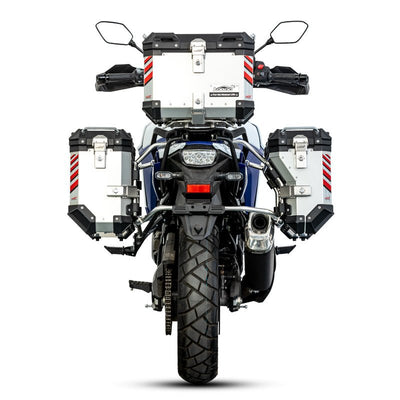

Suzuki V-Strom 800DE vista da dietro con valigie LOBOO PIKE TRACKER argento sui telai JP421B

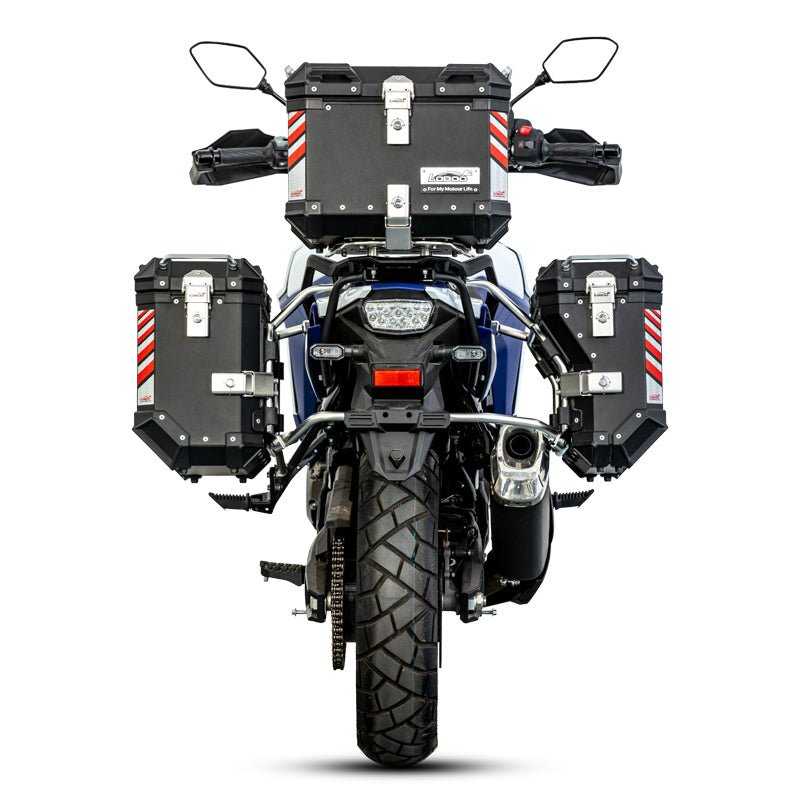

Suzuki V-Strom 800DE vista da dietro con valigie LOBOO PIKE TRACKER nere sui telai JP421B

-10%Consegna in 2-3 giorni lavorativi

35 + 30 L Alluminio

V-Strom 800DE Moto

20 N·m Coppia viti del kit

5 Passaggi

LOBOO ✓ Prodotto originaleCod. JP421B

Telai Laterali Valigie per Suzuki V-Strom 800DE dal 2024 | PIKE TRACKER e CONQUEROR

Q: Come si montano?

In cinque passaggi: si rimuovono le viti originali indicate nella zona posteriore, si montano il telaio sinistro e il destro, si rimontano le viti originali e infine si fissa la traversa dietro con le viti M8 × 20. Se non hai esperienza, affidati a un'officina.

€329,00 ~~€365,00~~Risparmi €36

Paga in 3 rate da €109,66 senza interessi

Va bene per la tua moto?

Progettato per: V-Strom 800DE.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

La coppia di telai su cui agganciare valigie PIKE TRACKER o CONQUEROR 35 + 30 L, borse WANDERER o valigie gonfiabili ALPS sulla Suzuki V-Strom 800DE.

Dedicati alla V-Strom 800DE dal 2024

LOBOO li dichiara per la Suzuki V-Strom 800DE (2024- ).

Quattro tipi di bagaglio sullo stesso telaio

le PIKE TRACKER o le CONQUEROR in alluminio per il bagaglio chiuso a chiave, le semirigide WANDERER o le gonfiabili ALPS quando vuoi borse più leggere.

La destra scavalca lo scarico

con PIKE TRACKER e CONQUEROR la coppia è 35 + 30 litri, con la valigia destra sagomata sul terminale.

Una traversa che li collega

i due telai sono uniti dietro da una traversa, fissata con viti M8 × 20 e rondelle.

Si completano con la piastra JP421W

aggiungendo il bauletto arrivi al sistema a tre valigie.

Dal produttore LOBOO

Produttore: LOBOO — Shenzhen LOBOO Motor Accessories Co., Ltd
Denominazione ufficiale: Side Case Rack — PIKE TRACKER & CONQUEROR
Codice modello: JP421B
EAN: 6973227073390
Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

Coppia di telai laterali per valigie per la Suzuki V-Strom 800DE dal 2024, come indicato da LOBOO. È la struttura su cui si agganciano le valigie laterali: le valigie non sono incluse.

LOBOO la chiama Side Case Rack, codice JP421B, e la dichiara per le valigie delle serie PIKE TRACKER e CONQUEROR. Con entrambe la coppia è da 35 litri a sinistra e 30 a destra: la destra è sagomata per scavalcare lo scarico.

Cosa puoi montare su questi telai

Valigie in alluminio PIKE TRACKER P35L + P30R, in nero opaco o argento lucido: 498 × 268 × 408 mm e 6 kg la sinistra, 498 × 244/208 × 408 mm e 5,6 kg la destra. Misure e dotazione complete sono nella pagina delle valigie in alluminio PIKE TRACKER.
Valigie in alluminio CONQUEROR C35L + C30R, in nero o argento: 5,7 kg la sinistra e 5,28 kg la destra. Le trovi nella pagina delle valigie CONQUEROR per Suzuki V-Strom 800DE.
Borse semirigide WANDERER: le trovi nella pagina delle valigie semirigide WANDERER.
Valigie gonfiabili ALPS da 23 e 30 litri, con supporti e antifurto a chiave: le trovi nella pagina delle valigie laterali gonfiabili ALPS.

Le valigie in alluminio LOBOO si montano solo su telai LOBOO, e su questi telai non vanno valigie rigide di altri produttori.

Cosa c'è nella confezione

Il manuale elenca 8 voci: telaio sinistro, telaio destro, traversa di collegamento, 2 viti M8 × 20, 4 viti M8 × 25, 10 rondelle M8, 4 dadi autobloccanti M8 e un frenafiletti.

Come si montano

Cinque passaggi: nel primo si rimuovono le viti originali indicate dal manuale nella zona posteriore; poi si montano il telaio sinistro e il destro, si rimontano le viti originali e infine si fissa la traversa dietro. Non si fora nulla.

Le viti del kit vanno serrate a 20 N·m, con il frenafiletti incluso. Le viti originali Suzuki che si rimontano vanno a 22 N·m: sono due valori diversi e il manuale li distingue. LOBOO chiede di non serrare a fondo finché non hai completato le regolazioni.

Bauletto e kit completo

Per il bauletto serve la piastra top case JP421W, venduta a parte. Se vuoi telai e valigie CONQUEROR in un solo ordine, li trovi nella pagina delle valigie CONQUEROR per Suzuki V-Strom 800DE.

Per i telai del sistema PIKE TRACKER LOBOO indica acciaio inox e lega di alluminio, senza specificare quale parte è in quale materiale. Peso e carico massimo dei telai non sono dichiarati.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Valigie, piastra top case e bauletto sono venduti separatamente.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP421B · Suzuki V-Strom 800DE dal 2024 · valigie 35 + 30 L · 20 e 22 N·m

Come funziona, nel dettaglio

Compatibilità, valigie abbinabili, distinta e montaggio, punto per punto.

Solo bauletto, set laterale o tre valigie

Per la V-Strom 800DE LOBOO prevede tre set: il bauletto con il suo portapacchi, la coppia di valigie laterali con i telai, oppure le tre valigie con telai e portapacchi.

Questa scheda è la base del set laterale: i telai JP421B.

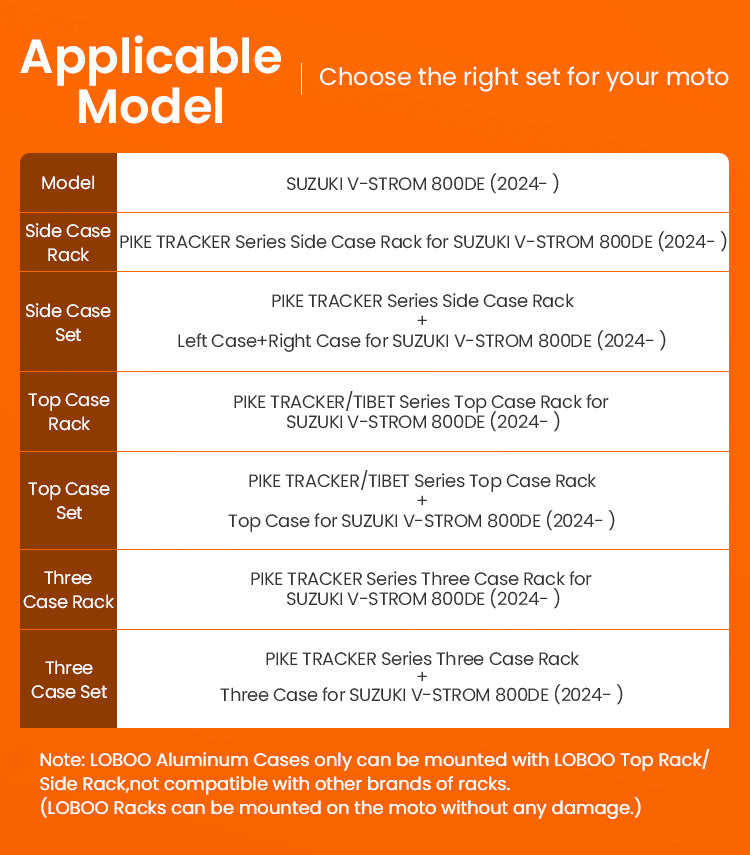

Per la V-Strom 800DE dal 2024, solo su telai LOBOO

Nella tabella LOBOO i telai laterali sono indicati per la Suzuki V-Strom 800DE dal 2024.

Nota del produttore: le valigie in alluminio LOBOO si montano solo su telai e portapacchi LOBOO, e i telai si montano senza danneggiare la moto.

Aggancio a nove punti con le CONQUEROR

Con le valigie CONQUEROR l'aggancio fra valigia e telaio è su nove punti, con sgancio rapido. LOBOO dichiara che la valigia resta ferma senza vibrazioni anche dopo un lungo utilizzo.

Il sistema è coperto da un brevetto per modello di utilità, ZL 2017 2 0624675.2.

Materiali dichiarati da LOBOO

Nella scheda prodotto del sistema PIKE TRACKER LOBOO indica per i telai acciaio inox e lega di alluminio, senza dire quale parte è in quale materiale.

Le valigie sono in lega di alluminio, in nero o argento.

Quanto ingombrano le PIKE TRACKER

La P35L misura fuori tutto 498 × 268 × 408 mm e pesa 6 kg. La P30R pesa 5,6 kg e fuori tutto è profonda 244 mm in alto e 208 in basso, per lasciare spazio allo scarico.

Sono quote su misurazione manuale, con una tolleranza dichiarata da LOBOO.

Quanto pesano le CONQUEROR

La C35L pesa 5,7 kg, la C30R 5,28 kg: entrambe sono lunghe 488 mm e alte 397. La C30R è profonda 243 mm in alto e 207 in basso, per scavalcare lo scarico.

Anche qui LOBOO avverte che le misure manuali possono variare leggermente.

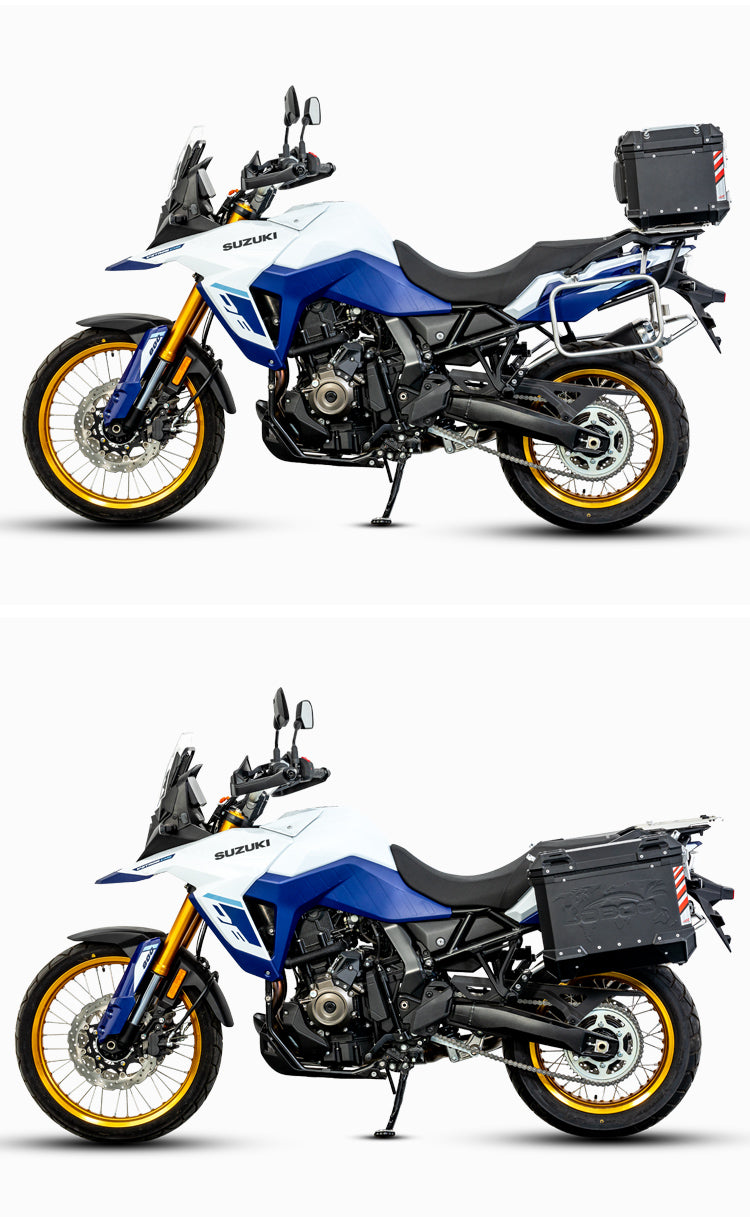

La V-Strom 800DE allestita

Le foto ufficiali LOBOO mostrano la V-Strom 800DE con valigie PIKE TRACKER nere e argento sui telai JP421B.

Il bauletto nelle foto è un articolo a parte: richiede la piastra top case JP421W.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Prodotto

Codice

JP421B Telaio laterale per valigie

Denominazione LOBOO

Side Case Rack Serie PIKE TRACKER & CONQUEROR

EAN

6973227073390

Contenuto

2 telai e traversa Con viteria, dadi autobloccanti e frenafiletti; valigie escluse

Compatibilità

Moto

Suzuki V-Strom 800DE Dal 2024, dichiarata da LOBOO

Versioni non dichiarate

V-Strom 800 e 800RE Non nominate dal produttore per questo codice

Valigie compatibili

PIKE TRACKER

P35L + P30R Alluminio, nero opaco o argento lucido

CONQUEROR

C35L + C30R Alluminio, nero o argento

Semirigide

WANDERER

Gonfiabili

ALPS 23 + 30 L Con supporti e antifurto a chiave

Ingombro max P35L

498 × 268 × 408 mm L × P × H con accessori, 6 kg

Ingombro max P30R

498 × 244/208 × 408 mm Profondità in alto e in basso, 5,6 kg

Struttura

Materiale

Acciaio inox / lega di alluminio Dichiarato da LOBOO per i telai del sistema, senza ripartizione per parte

Peso

Non dichiarato dal produttore

Carico massimo

Non dichiarato dal produttore Per le valigie CONQUEROR LOBOO raccomanda al massimo 10 kg per valigia

Montaggio

Coppia viti del kit

20 N·m 2 M8 × 20 e 4 M8 × 25

Coppia viti originali

22 N·m Viti Suzuki rimosse e rimontate

Rondelle e dadi

10 rondelle M8 · 4 dadi autobloccanti M8

Frenafiletti

Incluso Da applicare prima del serraggio

Passaggi

5 1 di smontaggio, 4 di installazione, senza forature

Dati dal manuale LOBOO JP421B, dal catalogo PIKE TRACKER e dai pannelli CONQUEROR per la V-Strom 800DE. In caso di dubbio sulla compatibilità, contattaci prima dell'acquisto.

Manuale d'uso JP421BDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Cinque passaggi: 1) si rimuovono le viti originali indicate nella zona posteriore; 2) telaio sinistro; 3) telaio destro; 4) si rimontano le viti originali; 5) traversa posteriore con le viti M8 × 20 e le rondelle.
Viti del kit: 2 M8 × 20 e 4 M8 × 25 a 20 N·m, con 10 rondelle M8 e 4 dadi autobloccanti M8.
Viti originali Suzuki: 22 N·m, come indica il manuale. Non confonderle con le 20 N·m del kit.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo finché non hai presentato tutti i pezzi e completato le regolazioni; poi dai la coppia con una chiave dinamometrica.

Istruzioni complete e note di sicurezza

Cinque passaggi: 1) si rimuovono le viti originali indicate nella zona posteriore; 2) telaio sinistro; 3) telaio destro; 4) si rimontano le viti originali; 5) traversa posteriore con le viti M8 × 20 e le rondelle.
Viti del kit: 2 M8 × 20 e 4 M8 × 25 a 20 N·m, con 10 rondelle M8 e 4 dadi autobloccanti M8.
Viti originali Suzuki: 22 N·m, come indica il manuale. Non confonderle con le 20 N·m del kit.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo finché non hai presentato tutti i pezzi e completato le regolazioni; poi dai la coppia con una chiave dinamometrica.

Manuale di montaggio JP421B: distinta delle parti, vista d'installazione, cinque passaggi e coppie di serraggio. Edizione in 8 lingue, italiano compreso.
Catalogo LOBOO PIKE TRACKER per Suzuki V-Strom 800DE: set acquistabili, modelli compatibili, materiali, misure e pesi delle valigie.
Omologazioni: il produttore non dichiara omologazioni per i telai laterali.
Carico: per le valigie CONQUEROR il manuale d'uso raccomanda di non superare 10 kg per valigia laterale; per i telai LOBOO non dichiara un carico massimo.
Codice della Strada: il carico non deve coprire targa e luci posteriori né sporgere oltre i limiti consentiti.

Chi ha una Suzuki V-Strom 800DE dal 2024 e vuole valigie laterali LOBOO: in alluminio, semirigide o gonfiabili.
Chi compra il sistema a tappe: prima i telai, poi le valigie o il bauletto, senza rifare la struttura.
Chi ha una V-Strom 800 o 800RE: LOBOO non le nomina per questo codice; scrivici prima di ordinare.
Non adatto a chi vuole usare valigie rigide di altre marche: il sistema LOBOO è chiuso.

Per moto Suzuki

Suzuki

Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

Verificata: Suzuki V-Strom 800DE dal 2024 (manuale LOBOO JP421B e tabella dei modelli compatibili).
Non dichiarata: V-Strom 800, 800RE e le altre V-Strom: non nominate dal produttore per questo codice.
Valigie compatibili: PIKE TRACKER P35L + P30R e CONQUEROR C35L + C30R (nero o argento); borse semirigide WANDERER; valigie gonfiabili ALPS 23 + 30 L.
Non compatibili: valigie rigide di altre marche. Le valigie in alluminio LOBOO si montano solo su telai LOBOO.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Su quali Suzuki si montano i telai JP421B?

LOBOO li dichiara per la Suzuki V-Strom 800DE dal 2024. La V-Strom 800, la 800RE e le altre V-Strom non sono nominate per questo codice: scrivici modello e anno prima di ordinare.

Le valigie sono incluse?

No. Nella confezione ci sono i telai, la traversa e la viteria. Le valigie si acquistano a parte, oppure insieme ai telai nella pagina delle valigie CONQUEROR per Suzuki V-Strom 800DE.

Quali valigie in alluminio posso montare?

Il manuale dichiara le serie PIKE TRACKER e CONQUEROR. Con le PIKE TRACKER la coppia è P35L + P30R, con le CONQUEROR è C35L + C30R: in entrambi i casi 35 litri a sinistra e 30 a destra, in nero o argento.

Perché la valigia destra è più piccola?

Perché a destra c'è lo scarico. La valigia destra è sagomata per scavalcarlo: la P30R fuori tutto è profonda 244 mm in alto e 208 in basso, la C30R 243 e 207. Per questo contiene 30 litri contro i 35 della sinistra.

Posso montare borse morbide invece delle valigie in alluminio?

Sì: le semirigide WANDERER e le valigie gonfiabili ALPS da 23 e 30 litri vanno sugli stessi telai. Le trovi nelle rispettive pagine prodotto.

Cosa c'è nella confezione?

Otto voci: telaio sinistro, telaio destro, traversa di collegamento, 2 viti M8 × 20, 4 viti M8 × 25, 10 rondelle M8, 4 dadi autobloccanti M8 e un frenafiletti. Più il manuale.
