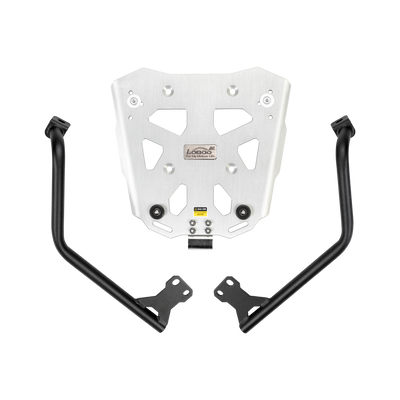

Piastra top case LOBOO JP421W con staffe per Suzuki V-Strom 800DE e attacchi P45T, P36T, T36T e C40TPiastra top case LOBOO JP421W con le due staffe su sfondo neroPiastra top case LOBOO JP421W montata sul codone della Suzuki V-Strom 800DESuzuki V-Strom 800DE di lato con bauletto LOBOO PIKE TRACKER nero sulla piastra JP421WSuzuki V-Strom 800DE di tre quarti con bauletto LOBOO PIKE TRACKER argento sulla piastra JP421W
-10%Consegna in 2-3 giorni lavorativi
4 Attacchi
V-Strom 800DE Moto
20 N·m Coppia viti M8
9 Passaggi

Panoramica

In breve

Piastra top case con due staffe per montare il bauletto sulla Suzuki V-Strom 800DE dal 2024. Attacchi predisposti per P45T e P36T (PIKE TRACKER), T36T (TIBET) e C40T (CONQUEROR). Sedici voci in confezione, frenafiletti compreso; bauletto non incluso.

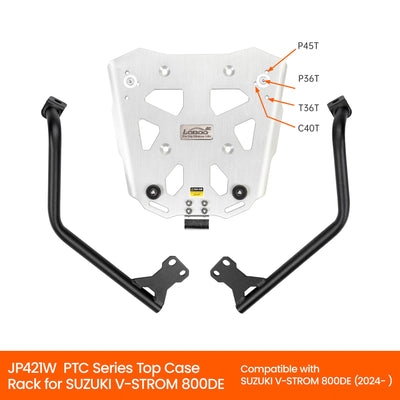

Quattro bauletti sulla stessa piastra

P45T, P36T, T36T e C40T hanno i loro attacchi già predisposti.

Dedicata alla V-Strom 800DE dal 2024

staffe sagomate sul codone, montaggio sui punti originali.

Indipendente dai telai laterali

se dietro ti basta il bauletto, prendi solo questa.

Kit completo

16 voci con distanziali, viteria M6 e M8, dadi autobloccanti e frenafiletti.

Dal produttore LOBOO
  • Produttore: LOBOO — Shenzhen LOBOO Motor Accessories Co., Ltd
  • Denominazione ufficiale: Top Case Rack — PIKE TRACKER & TIBET & CONQUEROR
  • Codice modello: JP421W
  • EAN: 6973227073413
  • Garanzia: garanzia legale di conformità di 24 mesi.
Leggi la descrizione completa

Piastra top case con due staffe dedicate per montare il bauletto sulla Suzuki V-Strom 800DE dal 2024, come indicato da LOBOO. Il bauletto non è incluso.

LOBOO la chiama Top Case Rack, codice JP421W, e la dichiara per i bauletti delle serie PIKE TRACKER, TIBET e CONQUEROR.

Quali bauletti ci monti

La piastra ha gli attacchi predisposti per quattro top case: P45T e P36T della serie PIKE TRACKER, T36T della serie TIBET e C40T della serie CONQUEROR.

Cosa c'è nella confezione

Il manuale elenca 16 voci: staffa sinistra e destra, piastra, 4 rondelle Ø 22 × 8,5 × 4 mm, 2 distanziali Ø 20 × 8,5 × 15 mm, 2 distanziali Ø 25 × 8,5 × 35 mm, una piastrina di collegamento, 2 tappi Ø 16 × 9,5 mm, 2 viti M6 × 20, 2 viti M8 × 20, 2 viti M8 × 60, 2 viti M8 × 70, 2 rondelle M6, 4 rondelle M8, 2 dadi autobloccanti M8 e un frenafiletti.

Come si monta

Nove passaggi. Nei primi due si smontano la parte posteriore originale indicata dal manuale e le carene laterali posteriori; poi si montano le due staffe, si rimonta la parte originale sopra rondelle e distanziali, si fissa la piastra e infine si rimontano le carene. Non si fora nulla.

Le coppie sono quattro: 12 N·m sulle viti M6 e 20 N·m sulle M8 del kit; per le viti originali Suzuki 22 N·m sul codone e soltanto 5 N·m sulla carena laterale.

Telai laterali e sistema completo

Per le valigie laterali servono i telai laterali JP421B, venduti a parte. Piastra e telai insieme formano il sistema a tre valigie.

Per i portapacchi del sistema PIKE TRACKER LOBOO indica acciaio inox e lega di alluminio. Peso e carico massimo della piastra non sono dichiarati.

Nella confezione

  • PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
  • ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Bauletto e telai laterali sono venduti separatamente.
  • MANUALE DI MONTAGGIO incluso nella confezione.
  • COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP421W · Suzuki V-Strom 800DE dal 2024 · 4 attacchi bauletto · 9 passaggi

Come funziona, nel dettaglio

Bauletti compatibili, distinta e montaggio, punto per punto.

Solo bauletto, set laterale o tre valigie
01

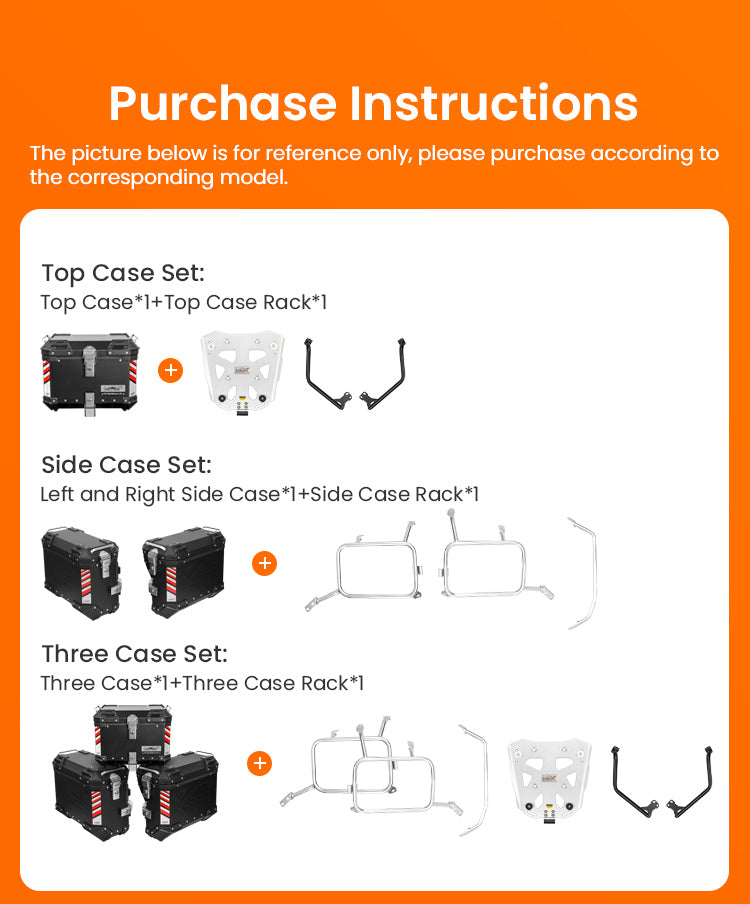

Solo bauletto, set laterale o tre valigie

Per la V-Strom 800DE LOBOO prevede tre set: il bauletto con il suo portapacchi, la coppia di valigie laterali con i telai, oppure le tre valigie.

Questa scheda è il portapacchi del set bauletto: la piastra JP421W con le due staffe.

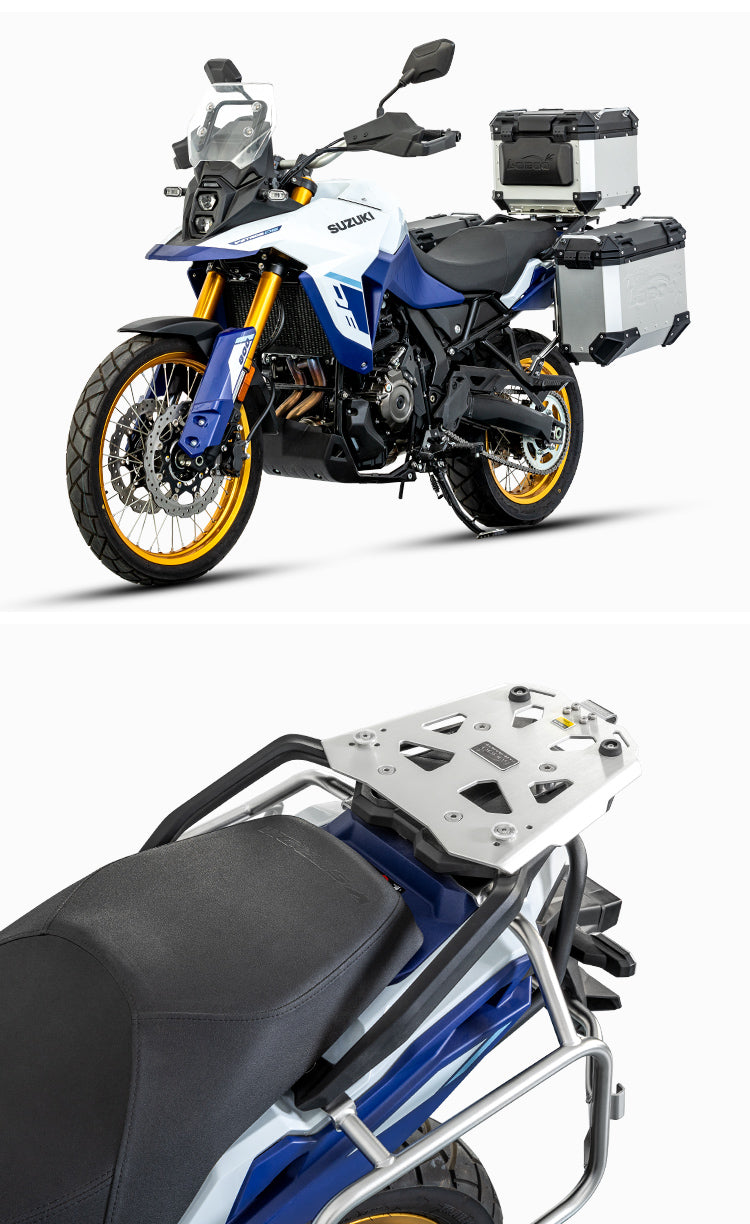

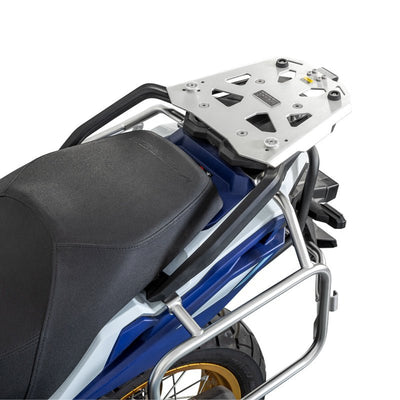

La piastra montata sul codone
02

La piastra montata sul codone

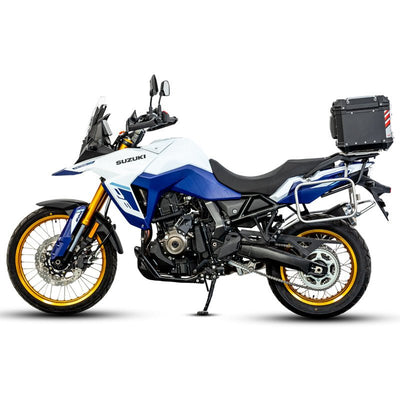

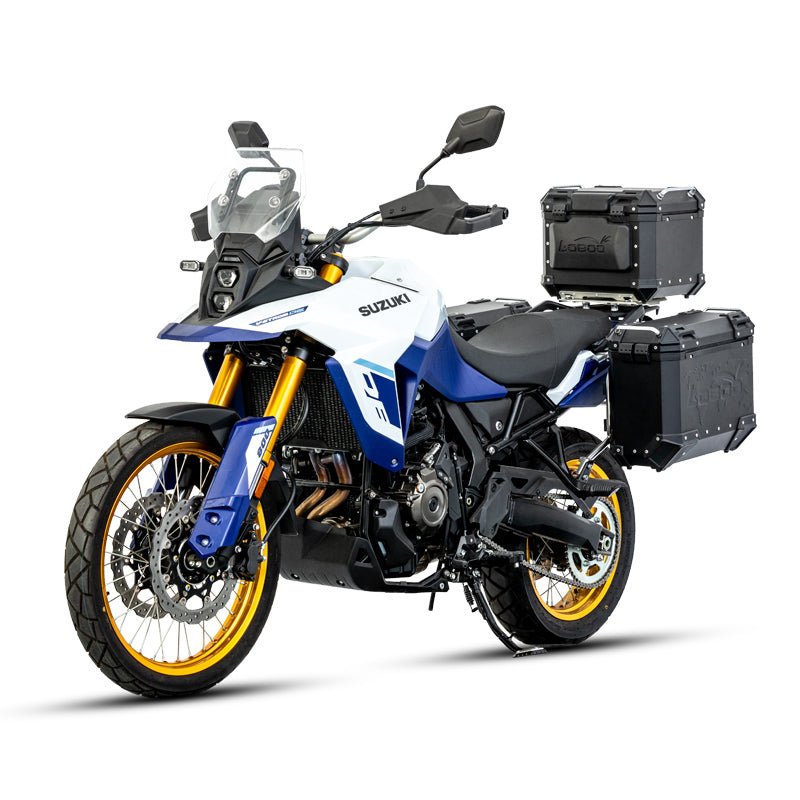

Le foto ufficiali LOBOO mostrano la piastra montata sulla V-Strom 800DE, da sola e con il bauletto PIKE TRACKER argento.

Si fissa sui punti previsti dalla moto, senza forature.

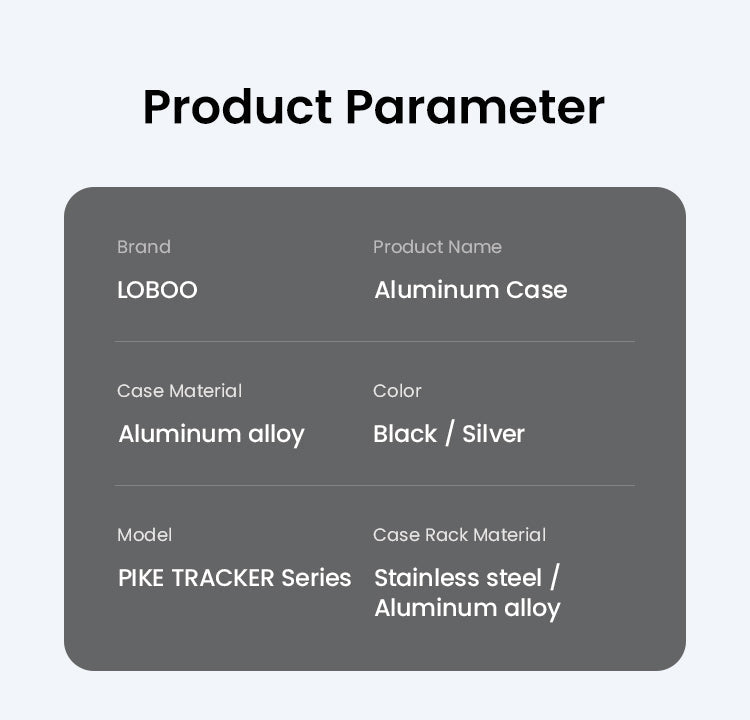

Materiali dichiarati da LOBOO
03

Materiali dichiarati da LOBOO

Nella scheda prodotto del sistema PIKE TRACKER LOBOO indica per i portapacchi acciaio inox e lega di alluminio, senza dire quale parte è in quale materiale.

I bauletti sono in lega di alluminio, in nero o argento.

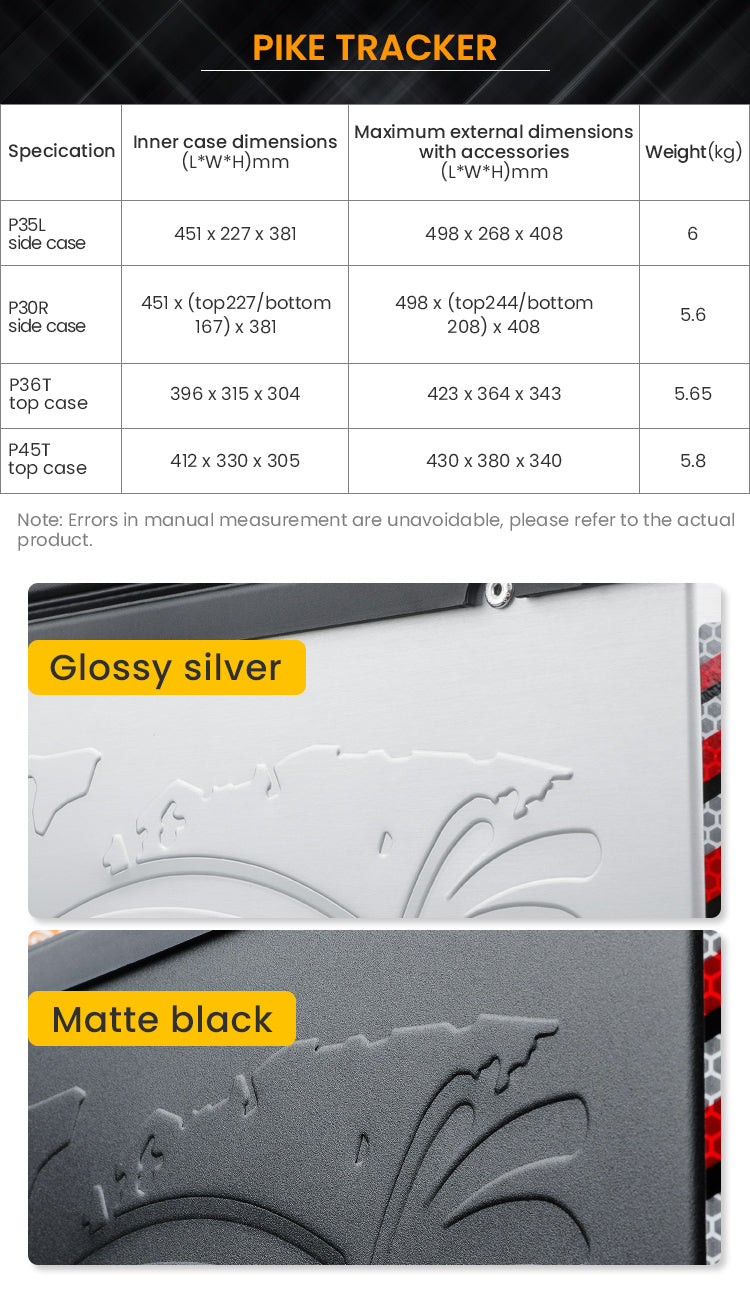

Quanto ingombrano i bauletti PIKE TRACKER
04

Quanto ingombrano i bauletti PIKE TRACKER

Il P36T misura fuori tutto 423 × 364 × 343 mm e pesa 5,65 kg. Il P45T in questa tabella misura 430 × 380 × 340 mm e pesa 5,8 kg.

Altri documenti LOBOO riportano per il P45T quote e peso diversi: le trovi nella pagina del bauletto.

Il bauletto CONQUEROR C40T
05

Il bauletto CONQUEROR C40T

Il C40T è largo 416 mm, profondo 379 e alto 363, e pesa 5,59 kg.

Per il bauletto il manuale d'uso CONQUEROR raccomanda di non superare 5 kg di carico.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Prodotto

Codice
JP421W Piastra top case
Denominazione LOBOO
Top Case Rack Serie PIKE TRACKER & TIBET & CONQUEROR
EAN
6973227073413
Contenuto
2 staffe e piastra 16 voci a distinta; bauletto escluso

Compatibilità

Moto
Suzuki V-Strom 800DE Dal 2024, dichiarata da LOBOO
Versioni non dichiarate
V-Strom 800 e 800RE Non nominate dal produttore per questo codice

Bauletti compatibili

PIKE TRACKER
P45T · P36T Nero o argento
TIBET
T36T
CONQUEROR
C40T 40 L, 416 × 379 × 363 mm, 5,59 kg
Ingombro max P36T
423 × 364 × 343 mm 5,65 kg

Struttura

Materiale
Acciaio inox / lega di alluminio Dichiarato da LOBOO per i portapacchi del sistema
Peso
Non dichiarato dal produttore
Carico massimo
Non dichiarato dal produttore Per il bauletto CONQUEROR LOBOO raccomanda al massimo 5 kg

Montaggio

Coppia viti M6
12 N·m 2 M6 × 20
Coppia viti M8
20 N·m 2 M8 × 20, 2 M8 × 60, 2 M8 × 70
Coppia viti originali codone
22 N·m Viti Suzuki
Coppia vite carena
5 N·m Vite originale Suzuki della carena laterale
Distanziali
2 Ø 20 × 15 · 2 Ø 25 × 35 mm Foro 8,5 mm
Rondelle e tappi
4 rondelle Ø 22 · 2 tappi Ø 16 Più 2 rondelle M6 e 4 M8
Dadi
2 autobloccanti M8
Frenafiletti
Incluso Da applicare prima del serraggio
Passaggi
9 2 di smontaggio, senza forature

Dati dal manuale LOBOO JP421W, dal catalogo PIKE TRACKER e dai pannelli CONQUEROR per la V-Strom 800DE. Peso e carico massimo non sono dichiarati.

Manuale d'uso JP421WDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

  1. Nove passaggi: 1) si smonta la parte posteriore originale indicata dal manuale; 2) carene laterali posteriori, su entrambi i lati; 3-4) staffa sinistra e destra; 5) rondelle Ø 22 sui quattro punti; 6) si rimonta la parte originale con distanziali e piastrina; 7) piastra con le viti M8 × 60 e M8 × 70; 8) dadi autobloccanti sotto; 9) si rimontano le carene.
  2. Coppie del kit: 12 N·m sulle M6, 20 N·m sulle M8.
  3. Coppie delle viti originali Suzuki: 22 N·m sul codone, 5 N·m sulla carena laterale. Sono valori diversi da quelli LOBOO: non confonderli.
  4. Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
  5. Sequenza: presenta tutto senza stringere a fondo, verifica che la piastra resti in piano e solo alla fine dai le coppie con una chiave dinamometrica.
Istruzioni complete e note di sicurezza
  • Nove passaggi: 1) si smonta la parte posteriore originale indicata dal manuale; 2) carene laterali posteriori, su entrambi i lati; 3-4) staffa sinistra e destra; 5) rondelle Ø 22 sui quattro punti; 6) si rimonta la parte originale con distanziali e piastrina; 7) piastra con le viti M8 × 60 e M8 × 70; 8) dadi autobloccanti sotto; 9) si rimontano le carene.
  • Coppie del kit: 12 N·m sulle M6, 20 N·m sulle M8.
  • Coppie delle viti originali Suzuki: 22 N·m sul codone, 5 N·m sulla carena laterale. Sono valori diversi da quelli LOBOO: non confonderli.
  • Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
  • Sequenza: presenta tutto senza stringere a fondo, verifica che la piastra resti in piano e solo alla fine dai le coppie con una chiave dinamometrica.
  • Manuale di montaggio JP421W: distinta di 16 voci, vista d'installazione, nove passaggi e coppie di serraggio. Edizione in 8 lingue, italiano compreso.
  • Carico: il produttore non dichiara un carico massimo per la piastra. Per il bauletto CONQUEROR il manuale d'uso raccomanda di non superare 5 kg.
  • Omologazioni: il produttore non dichiara omologazioni per la piastra.
  • Codice della Strada: il bauletto non deve coprire targa, luci posteriori o catadiottri.
  • Chi ha una Suzuki V-Strom 800DE dal 2024 e vuole un bauletto LOBOO in alluminio.
  • Chi vuole tenere aperta la scelta del bauletto: la piastra accetta quattro modelli di tre serie.
  • Chi preferisce l'officina: il montaggio richiede di smontare le carene laterali posteriori.
  • Chi ha una V-Strom 800 o 800RE: LOBOO non le nomina per questo codice; scrivici prima di ordinare.

Per moto Suzuki

Suzuki
Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

  • Verificata: Suzuki V-Strom 800DE dal 2024 (manuale LOBOO JP421W e tabella dei modelli compatibili).
  • Non dichiarata: V-Strom 800, 800RE e le altre V-Strom.
  • Bauletti compatibili: PIKE TRACKER P45T e P36T, TIBET T36T, CONQUEROR C40T.
  • Non compatibili: bauletti di altre marche: LOBOO dichiara che le sue valigie in alluminio si montano solo su portapacchi LOBOO.
Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Su quali Suzuki si monta la piastra JP421W?

LOBOO la dichiara per la Suzuki V-Strom 800DE dal 2024. La V-Strom 800, la 800RE e le altre V-Strom non sono nominate per questo codice: scrivici modello e anno prima di ordinare.

Quali bauletti posso montare?

Quattro, con gli attacchi già predisposti sulla piastra: P45T e P36T della serie PIKE TRACKER, T36T della serie TIBET e C40T della serie CONQUEROR.

Il bauletto è incluso?

No. Nella confezione ci sono piastra, staffe e viteria. Il bauletto si acquista a parte.

Posso montare un bauletto di un'altra marca?

LOBOO dichiara che le sue valigie in alluminio si montano solo su portapacchi LOBOO, e la piastra è predisposta per i quattro bauletti LOBOO. Bauletti di altre marche non sono dichiarati.

Cosa c'è nella confezione?

Sedici voci: staffa sinistra e destra, piastra, 4 rondelle Ø 22, 2 distanziali da 15 mm e 2 da 35 mm, una piastrina, 2 tappi Ø 16, 2 viti M6 × 20, 2 M8 × 20, 2 M8 × 60, 2 M8 × 70, 2 rondelle M6, 4 rondelle M8, 2 dadi autobloccanti M8 e un frenafiletti.

Che coppie di serraggio servono?

Quattro valori: 12 N·m sulle viti M6 del kit, 20 N·m sulle M8, e per le viti originali Suzuki 22 N·m sul codone e soltanto 5 N·m sulla carena laterale. L'ultimo è il più facile da sbagliare.
