01
35 + 30 L
Alluminio
Ténéré 700
Moto
20 N·m
Coppia di serraggio
4
Passaggi
Panoramica
In breve
La coppia di telai su cui agganciare valigie PIKE TRACKER 35 + 30 L, borse WANDERER o valigie gonfiabili ALPS sulla Yamaha Ténéré 700.
Dedicati alla Ténéré 700 dal 2022
LOBOO li dichiara per la Yamaha Ténéré 700 (2022- ).
Tre tipi di bagaglio sullo stesso telaio
le PIKE TRACKER in alluminio per il bagaglio chiuso a chiave, le semirigide WANDERER o le gonfiabili ALPS quando vuoi borse più leggere.
La destra scavalca lo scarico
con le PIKE TRACKER la coppia è 35 + 30 litri, con l'incavo dal lato del terminale.
Una sola coppia di serraggio
tutte le viti M8 a 20 N·m, frenafiletti incluso.
Si completano con la piastra JP871W
aggiungendo il bauletto arrivi al sistema a tre valigie.
Dal produttore LOBOO
Leggi la descrizione completa
Coppia di telai laterali per valigie per la Yamaha Ténéré 700 dal 2022, come indicato da LOBOO. È la struttura su cui si agganciano le valigie laterali: le valigie non sono incluse.
LOBOO la chiama Side Case Rack, codice JP871B, e la dichiara per le valigie delle serie PIKE TRACKER e CONQUEROR. Con le PIKE TRACKER la coppia è da 35 litri a sinistra e 30 a destra: la destra ha un incavo che scavalca lo scarico.
Cosa puoi montare su questi telai

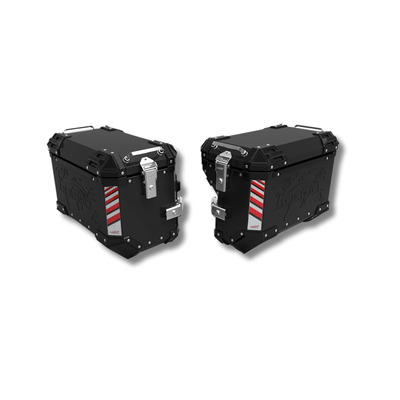

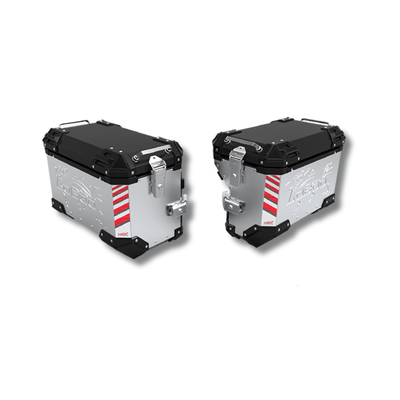

- Valigie in alluminio PIKE TRACKER P35L + P30R, in nero opaco o argento lucido: 498 × 268 × 408 mm e 6 kg la sinistra, 498 × 244/208 × 408 mm e 5,6 kg la destra. Misure e dotazione complete sono nella pagina delle valigie in alluminio PIKE TRACKER.
- Borse semirigide WANDERER: LOBOO le abbina ai telai laterali PIKE TRACKER con tubo da 18 mm. Le trovi nella pagina delle valigie semirigide WANDERER.
- Valigie gonfiabili ALPS da 23 e 30 litri, con supporti e antifurto a chiave: le trovi nella pagina delle valigie laterali gonfiabili ALPS.
Le valigie in alluminio LOBOO si montano solo su telai LOBOO, e su questi telai non vanno valigie rigide di altri produttori.
Cosa c'è nella confezione
Il manuale elenca 14 voci: telaio sinistro e destro, traversa, quattro coppie di staffe marcate sinistra e destra (4, 5, 12 e 13), 4 viti M8 × 30, 2 viti M8 × 20, 6 viti M8 × 25, 8 rondelle M8, 4 tappi da 15 mm, 6 tappi Ø 20 con logo e un frenafiletti.
Come si montano
Quattro passaggi: nei primi due si liberano i punti di fissaggio sui due lati del codone, rimuovendo i componenti originali indicati sul manuale; nel terzo si monta il telaio sinistro, nel quarto il destro. Non si fora nulla.
Tutte le viti M8 vanno serrate a 20 N·m, con il frenafiletti incluso. Controlla la marcatura L e R delle staffe prima di montarle: le coppie non sono intercambiabili fra i lati. LOBOO chiede di non serrare a fondo finché non hai completato le regolazioni.
Bauletto e kit completo
Per il bauletto serve la piastra top case JP871W, venduta a parte. Se vuoi telai e valigie in un solo ordine, c'è il kit valigie laterali per Yamaha Ténéré 700.
Per i telai del sistema PIKE TRACKER LOBOO indica acciaio inox e lega di alluminio, senza specificare quale parte è in quale materiale. Peso e carico massimo dei telai non sono dichiarati.
Nella confezione
JP871B · Yamaha Ténéré 700 dal 2022 · valigie 35 + 30 L · 20 N·m
Come funziona, nel dettaglio
Compatibilità, valigie abbinabili, distinta e montaggio, punto per punto.
02
Per la Ténéré 700 dal 2022, solo su telai LOBOO
03
35 a sinistra, 30 a destra, per via dello scarico
04
Quanto ingombrano le valigie che reggono
05
Materiali dichiarati da LOBOO
06

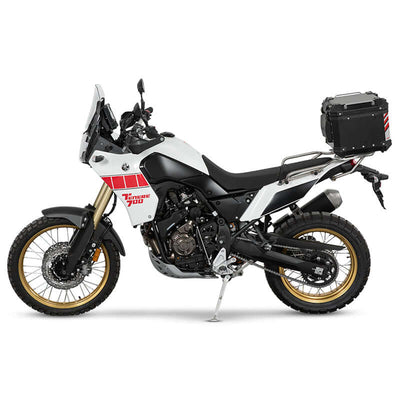

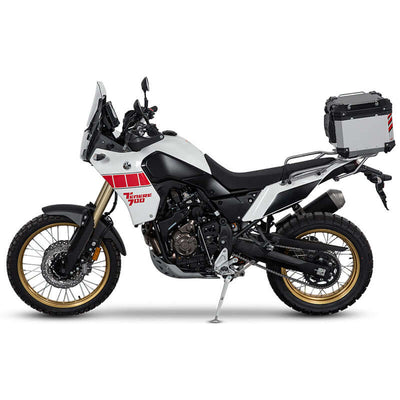

La Ténéré 700 allestita
Dati dal manuale d'uso LOBOO
Specifiche tecniche
Tutti i dati
Prodotto
Codice
JP871B Telaio laterale per valigie
Denominazione LOBOO
Side Case Rack Serie PIKE TRACKER & CONQUEROR
Numero articolo
10.6.01871.002.01 Codice ufficiale LOBOO
EAN
6973227078944
Contenuto
2 telai, traversa, 4 coppie di staffe Con viteria, tappi e frenafiletti; valigie escluse
Compatibilità
Moto
Yamaha Ténéré 700 Dal 2022, dichiarata da LOBOO
Versioni non dichiarate
Rally, Extreme, World Raid Non nominate dal produttore
Valigie compatibili
Alluminio
P35L + P30R PIKE TRACKER, nero opaco o argento lucido
Semirigide
WANDERER Abbinate da LOBOO ai telai PIKE TRACKER con tubo da 18 mm
Gonfiabili
ALPS 23 + 30 L Con supporti e antifurto a chiave
Ingombro max P35L
498 × 268 × 408 mm L × P × H con accessori
Ingombro max P30R
498 × 244/208 × 408 mm Profondità in alto e in basso
Struttura
Diametro tubo
18 mm Telai laterali PIKE TRACKER
Materiale
Acciaio inox / lega di alluminio Dichiarato da LOBOO per i telai del sistema, senza ripartizione per parte
Peso
Non dichiarato dal produttore
Carico massimo
Non dichiarato dal produttore Vale il carico massimo della moto indicato da Yamaha
Montaggio
Coppia di serraggio
20 N·m Tutte le viti M8
Viti
4 M8 × 30 · 2 M8 × 20 · 6 M8 × 25 Con 8 rondelle M8
Staffe marcate
4 coppie L / R Voci 4, 5, 12 e 13, non intercambiabili
Tappi
4 da 15 mm · 6 Ø 20 con logo
Frenafiletti
Incluso Da applicare prima del serraggio
Passaggi
4 2 di preparazione, 2 di installazione, senza forature
Dati dal manuale LOBOO JP871B e dal catalogo PIKE TRACKER per la Ténéré 700. In caso di dubbio sulla compatibilità, contattaci prima dell'acquisto.
Prima di ordinare
Montaggio e requisiti
Come si monta
- Quattro passaggi: 1-2) si liberano i punti di fissaggio sui due lati del codone, rimuovendo i componenti originali indicati sul manuale; 3) telaio sinistro con staffe 4-L, 5-L, 12-L e 13-L; 4) telaio destro con le staffe R.
- Viti e coppia: 4 M8 × 30, 2 M8 × 20 e 6 M8 × 25, tutte a 20 N·m, con 8 rondelle M8.
- Parti marcate: quattro coppie di staffe sinistra/destra (4, 5, 12 e 13) non intercambiabili fra i lati: controlla la marcatura prima di montare.
- Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
- Sequenza: non serrare a fondo durante il montaggio. Presenta tutti i pezzi, completa le regolazioni, poi serra in sequenza.
- Dopo il montaggio: ricontrolla periodicamente le viti di fissaggio, come chiede il produttore. Conserva i componenti originali che togli.
