A cosa servono gli inserti filettati in dotazione?

Il kit comprende due inserti filettati T-M8, previsti dalla distinta: creano la sede in cui avvitare le viti del telaio dove la moto non ha già un filetto pronto.Sono componenti da posizionare con attenzione, perché una volta in sede reggono il carico del lato. Il manuale ne mostra la collocazione nella vista d'installazione.

Viteria e attrezzi sono compresi?

Sì. La distinta conta tredici voci: le due metà del telaio, la traversa, due tipi di distanziale, due inserti filettati, quattro misure di vite fra M6 e M8, dodici rondelle e l'attrezzo di servizio.L'unico strumento che devi avere è la chiave dinamometrica.

Di che materiale è fatto il telaio?

Il manuale di questo codice non lo dichiara, e preferiamo dirtelo invece di scegliere noi un materiale.La scheda parametri della serie PIKE TRACKER indica i telai in acciaio inox o lega di alluminio, ma è un dato di gamma. Se ti serve il dato preciso per questo codice, chiedicelo e lo verifichiamo con il produttore.

Quanto peso posso caricare per lato?

Il manuale del telaio non indica un limite di carico. Lo indica invece il manuale delle valigie in alluminio LOBOO, che raccomanda di non superare 10 kg per valigia laterale e 5 kg per il bauletto.Il motivo dichiarato sono le vibrazioni in marcia: è un limite d'uso, non un carico di rottura. Va poi rispettato in ogni caso il carico massimo complessivo indicato dal costruttore della moto sul libretto.

Il manuale di montaggio è in italiano?

Sì. Il manuale LOBOO è pubblicato in otto lingue, italiano compreso, con la distinta illustrata pezzo per pezzo e la vista d'installazione numerata. Il PDF è scaricabile da questa scheda.

Il prodotto è coperto da garanzia?

Sì: si applica la garanzia legale di conformità di 24 mesi prevista dal Codice del Consumo. In caso di difetto gestiamo noi la pratica con il produttore.

Telai valigie laterali KTM 790-890 Adventure - Endurrad®

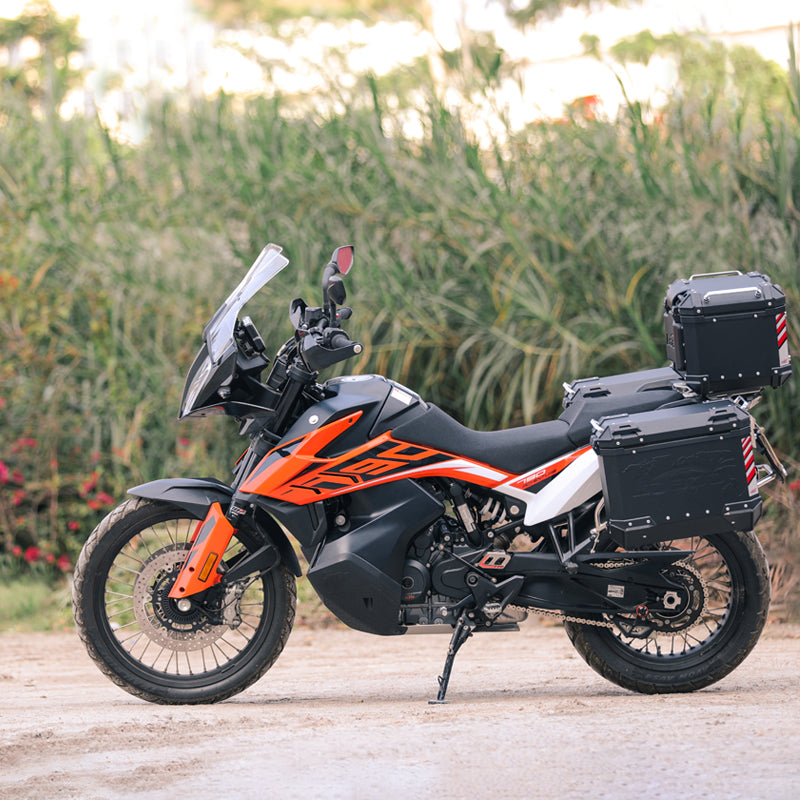

KTM 890 Adventure con valigie laterali e bauletto LOBOO PIKE TRACKER neri sui telai JP221B

-10%Consegna in 2-3 giorni lavorativi

JP221B Codice LOBOO

790 Adventure e R Moto

13 Componenti

14 e 22 N·m Coppie di serraggio

LOBOO ✓ Prodotto originaleCod. JP221B

Telai Valigie Laterali per KTM 790 e 890 Adventure | viteria, inserti filettati e attrezzo inclusi

€329,00 ~~€365,00~~Risparmi €36

Paga in 3 rate da €109,66 senza interessi

Va bene per la tua moto?

Progettato per: 790 Adventure, 890 Adventure.

Disponibile, pronto per la spedizione🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

La base in acciaio per valigie e borse laterali su KTM 790 e 890 Adventure.

Un solo codice per 790 e 890

le due cilindrate condividono ciclistica e telaietto, quindi il JP221B copre entrambe, in versione S e R, dal 2019.

Rispettano l'indole della moto

la 790-890 Adventure ha il serbatoio basso e un baricentro studiato. I volumi 35+30 e il profilo aderente evitano di vanificarlo con due bauli larghi.

Alluminio o semirigide

PIKE TRACKER rigide, WANDERER 40+30 o borse ALPS sulla stessa base.

Si combinano con la piastra JPT221W

disponibile anche in versione scorrevole per regolare la posizione del bauletto.

Dal produttore LOBOO

Denominazione ufficiale: PIKE TRACKER & CONQUEROR Side Case Rack, modello JP221B, dichiarato dal produttore per KTM 790 Adventure e 790 Adventure R dal 2019.

Produttore: Shenzhen Loboo Motor Accessories Co., Ltd — Room 101, 201, 301, Building F, No. 30 Tongfu Road, Xinsheng Community, Longgang Subdistrict, Longgang District, Shenzhen, Guangdong, Cina.

Documentazione: manuale d'uso e montaggio in otto lingue, italiano compreso, con distinta illustrata e vista d'installazione numerata.

Garanzia: si applica la garanzia legale di conformità di 24 mesi prevista dal Codice del Consumo per gli acquisti effettuati da consumatori.

Leggi la descrizione completa

I Telai valigie laterali LOBOO JP221B si montano su KTM 790 e 890 Adventure, versioni standard e R. Le due moto condividono la ciclistica: cambia la motorizzazione, non il telaietto posteriore.

Costruzione in acciaio, montaggio sui punti di fissaggio previsti da KTM, senza staffe di adattamento.

Valigie compatibili (non incluse)

PIKE TRACKER alluminio — P35L+P30R, in nero o argento
WANDERER semirigide — BCB4030TBK da 40+30 litri

Comprare prima il telaio significa tenere aperta la scelta: puoi cambiare tipo di valigia negli anni senza rifare la struttura.

Se vuoi acquistare tutto insieme, la pagina Valigie laterali KTM 790-890 Adventure propone telai e coppia di valigie in un unico kit.

Nella confezione

✅ I telai portavaligie LOBOO originali, nuovi, nella confezione del produttore.
📦 Inclusi: la coppia di telai laterali con viteria e minuteria di montaggio.
⚠️ Non incluse: le valigie laterali. Questa pagina riguarda i soli telai. Le valigie si acquistano separatamente, oppure insieme ai telai nella pagina del kit completo.
🔒 Sistema chiuso: le valigie LOBOO si montano esclusivamente su telai LOBOO, e su questi telai si montano solo valigie LOBOO. Non sono compatibili con telai o valigie di altre marche.
🏍️ Telai specifici per il modello indicato nel titolo: si montano sui punti di fissaggio originali, senza adattatori.
🚚 Spedizione tracciata in tutta Italia, con controllo del prodotto prima della partenza.
🛡️ Garanzia legale di 24 mesi per il consumatore, secondo la normativa vigente.
💳 Pagamento anche a rate con i servizi disponibili al checkout.
🔧 Rispetta le coppie di serraggio indicate e ricontrolla i fissaggi dopo i primi chilometri, soprattutto a valigie cariche.

JP221B – acciaio – per PIKE TRACKER o WANDERER – valigie escluse

Come funziona, nel dettaglio

Materiali, costruzione e uso quotidiano: ogni aspetto spiegato uno per uno.

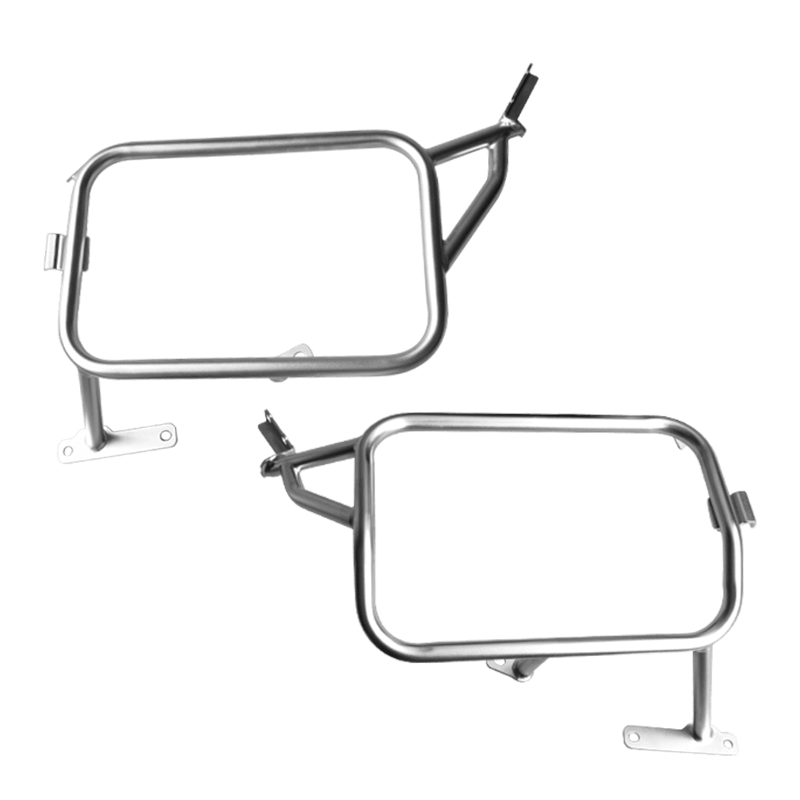

Una base, due strade: alluminio o semirigide

I telai JP221B accettano sia le PIKE TRACKER in alluminio P35L+P30R, nere o argento, sia le semirigide WANDERER da 40+30 litri. La scelta del tipo di valigia non è vincolata all'acquisto del telaio: puoi decidere dopo, o alternare le due soluzioni.

Costruzione in acciaio, montaggio sui punti di fissaggio previsti dal costruttore, senza staffe di adattamento.

35 a sinistra, 30 a destra: perché non sono uguali

Su questi telai vanno le PIKE TRACKER 35+30: 35 litri a sinistra, 30 a destra. Non è un compromesso al ribasso, è il terminale di scarico. La valigia destra ha un incavo che lo scavalca, visibile nella foto qui accanto.

L'alternativa sarebbe allargare entrambi i lati per pareggiare i volumi, e ritrovarsi una moto più larga di dieci centimetri per guadagnare cinque litri. Così invece la sagoma resta contenuta, e nei passaggi stretti o nel traffico la differenza si sente.

L'unica cosa da ricordare è il verso: il bagaglio più ingombrante va a sinistra. Gli stessi telai reggono anche le WANDERER semirigide 40+30 e le borse ALPS.

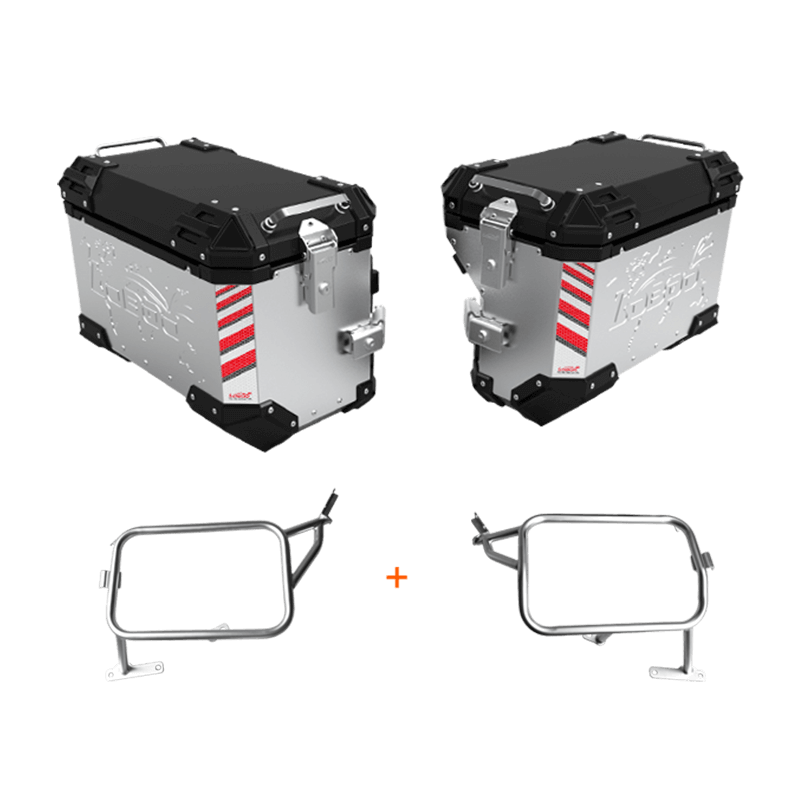

Un solo telaio per 790 e 890 Adventure

KTM 790 e 890 Adventure condividono la ciclistica: cambia la motorizzazione, non il telaietto posteriore. Il JP221B si monta su entrambe, versioni standard e R.

È un vantaggio anche in ottica rivendita: se passi dalla 790 alla 890 la struttura ti segue.

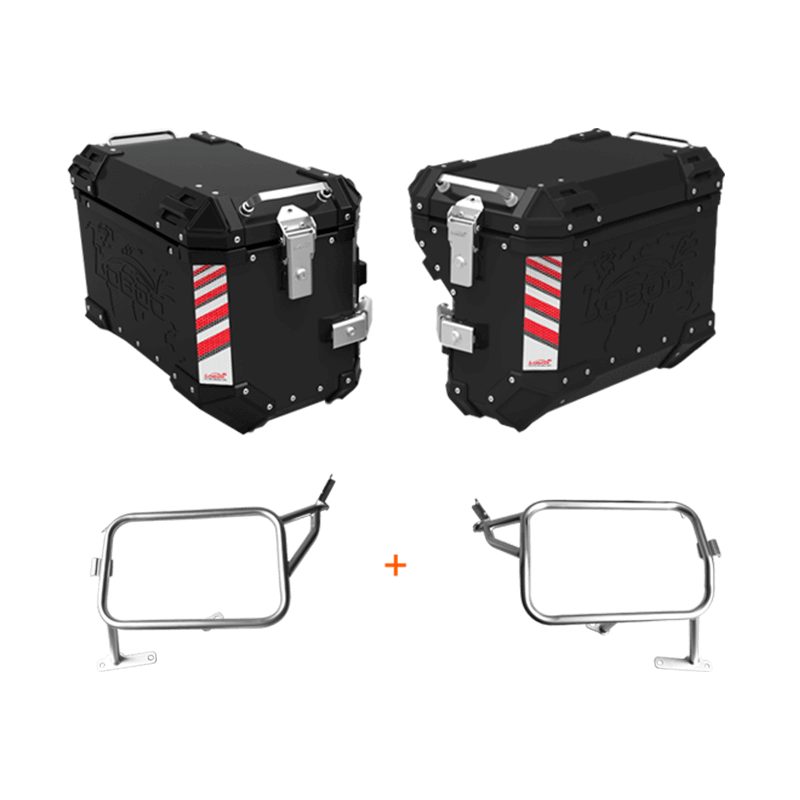

Decidi dopo che tipo di valigia montare

Il JP221B accetta sia le PIKE TRACKER in alluminio P35L+P30R sia le semirigide WANDERER da 40+30 litri.

Comprare prima il telaio significa tenere aperta la scelta: puoi cambiare tipo di valigia negli anni senza rifare la struttura.

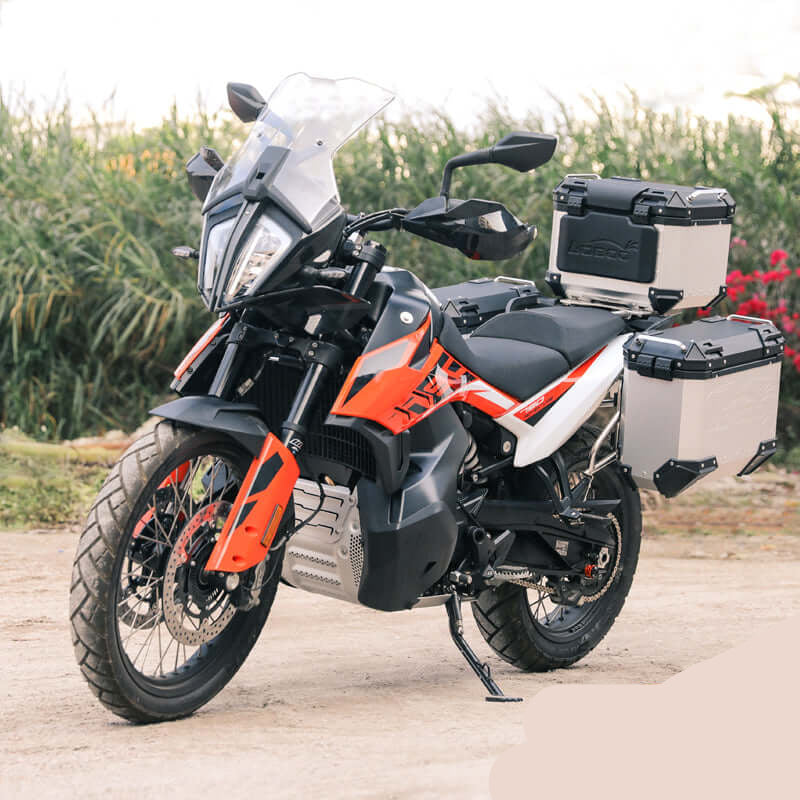

Le valigie non sono incluse

Questa pagina riguarda la sola struttura di supporto: le valigie sono un articolo separato.

Se vuoi acquistare tutto insieme, la pagina Valigie laterali KTM 790 Adventure propone telai e coppia di valigie in un unico kit.

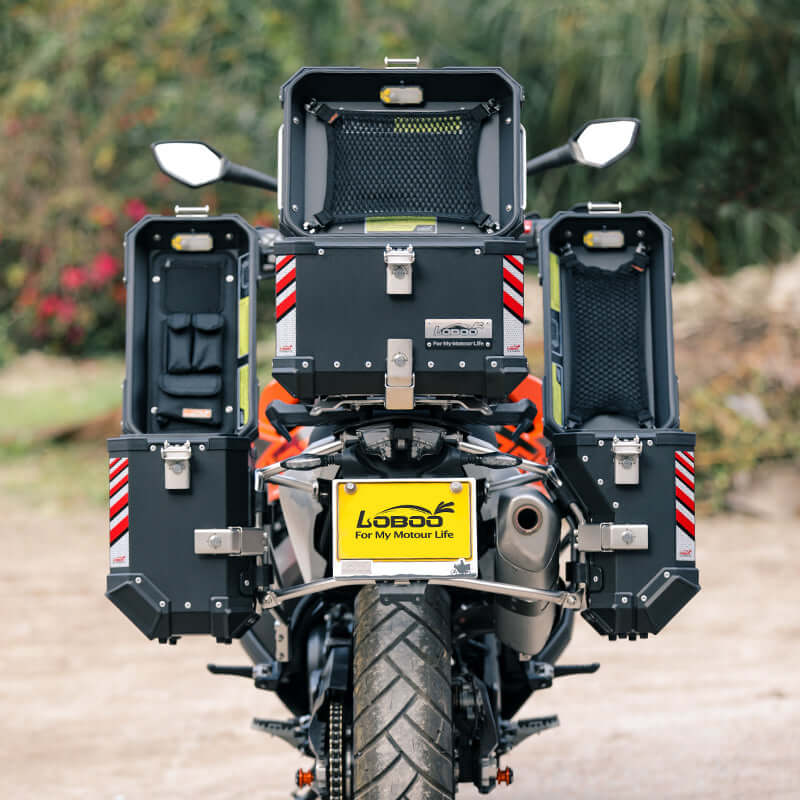

Controlla il carico massimo sul libretto

KTM indica un carico massimo per telaio laterale: comprende la valigia e tutto quello che ci metti dentro.

È il limite che conta davvero, più della capienza in litri.

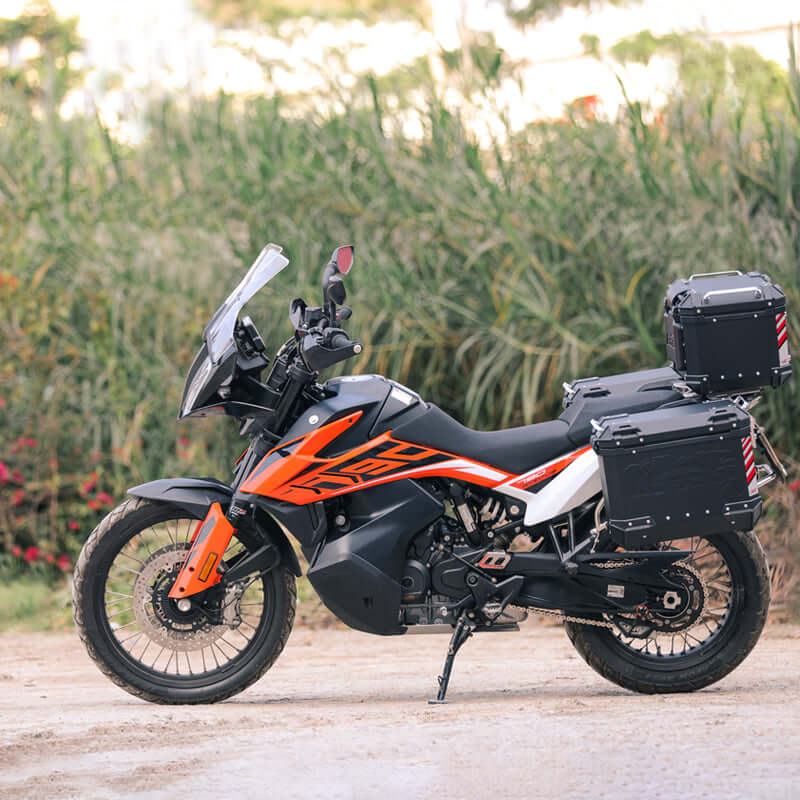

Ricontrolla i serraggi dopo i primi chilometri

Dopo i primi 100-200 km la struttura si assesta: una verifica dei serraggi è la manutenzione più utile che puoi fare.

Su una moto usata fuori strada ripetila periodicamente: le vibrazioni lavorano sui fissaggi più dei chilometri su asfalto.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Prodotto

Codice

JP221B Coppia di telai portaborse laterali, valigie escluse

Denominazione ufficiale

PIKE TRACKER & CONQUEROR Side Case Rack Nome del prodotto come riportato sul manuale LOBOO

Contenuto

Solo telai Valigie e piastra top case non incluse

Compatibilità

Moto dichiarata a manuale

KTM 790 Adventure e 790 Adventure R dal 2019 Sono le sole versioni indicate sulla copertina del manuale

Da verificare

KTM 890 Adventure

Non dichiarata dal produttore Compare nel listino del distributore ma non sul manuale: da confermare prima dell'acquisto

Valigie compatibili

Alluminio

35 + 30 L PIKE TRACKER, 35 L a sinistra e 30 L a destra, nere o argento

Semirigide

40 + 30 L WANDERER, con tubo del telaio da 18 mm

Montaggio

Punti di fissaggio

Originali della moto Il manuale non indica forature; le parti originali rimosse vanno rimontate alle coppie KTM

Coppie di serraggio

14 e 22 N·m 14 N·m sulle viti M6, 22 N·m sulle M8: i valori più alti fra i telai LOBOO

Componenti

13 Telai, traversa, distanziali, inserti filettati, viteria, rondelle e attrezzo

Dotazione

Viteria inclusa

4 misure M6×18 e M6×25, sei M8×20 e due M8×65, con dodici rondelle

Distanziali

Due tipi Ø15×6,2×4 mm per le viti M6, quattro pezzi, e Ø20×Ø8,5×20 mm per le M8, due pezzi

Inserti filettati T-M8

2 pezzi Previsti dalla distinta per creare la sede filettata sul telaietto

Attrezzo di servizio

Incluso Presente nella distinta. La chiave dinamometrica non è inclusa

Documentazione

Manuale di montaggio

8 lingue Italiano incluso, con distinta illustrata e vista d'installazione numerata

Carico

Carico consigliato

10 e 5 kg Il manuale delle valigie in alluminio LOBOO raccomanda 10 kg per valigia laterale e 5 kg per il bauletto, per via delle vibrazioni in marcia. Materiale e peso del telaio non sono dichiarati dal produttore

Specifiche dichiarate dal produttore LOBOO. In caso di dubbio sulla compatibilità con il tuo modello, contattaci prima dell'acquisto.

Manuale d'uso JP221BDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Fissaggio sui punti di ancoraggio già presenti sulla moto: il manuale non indica forature.
Coppie di serraggio: 14 N·m sulle viti M6, 22 N·m sulle M8. Sono i valori più alti fra i telai LOBOO: non vanno presi a memoria da un altro modello.
Due inserti filettati T-M8 creano la sede per le viti dove la moto non ha già un filetto pronto.
Due viti M8×65 sono le più lunghe del kit e vanno inserite prima di serrare il resto.

Istruzioni complete e note di sicurezza

Il telaio si compone di due metà, sinistra e destra, unite da una traversa posteriore.

Fissaggio sui punti di ancoraggio già presenti sulla moto: il manuale non indica forature.
Coppie di serraggio: 14 N·m sulle viti M6, 22 N·m sulle M8. Sono i valori più alti fra i telai LOBOO: non vanno presi a memoria da un altro modello.
Due inserti filettati T-M8 creano la sede per le viti dove la moto non ha già un filetto pronto.
Due viti M8×65 sono le più lunghe del kit e vanno inserite prima di serrare il resto.

Sequenza vincolante: il manuale prescrive di non serrare a fondo durante il montaggio, di completare prima tutte le regolazioni e di serrare in sequenza alla coppia indicata. Le parti originali rimosse vanno rimontate secondo le coppie e le indicazioni di KTM.

Attrezzi: l'attrezzo di servizio è nella confezione, la chiave dinamometrica no.

Montaggio e note

Le valigie non sono incluse: i telai sono la sola struttura di supporto.
Rispetta il carico massimo per telaio laterale indicato da KTM nel libretto della moto.
Ricontrolla i serraggi dopo i primi 100-200 km e periodicamente con uso off-road.
Il carico non deve coprire targa e luci posteriori né sporgere oltre i limiti del Codice della Strada.

Compatibilità: KTM 790 e 890 Adventure, versioni standard e R. Le due moto condividono la ciclistica: cambia la motorizzazione, non il telaietto posteriore.

Valigie compatibili, da acquistare separatamente:

PIKE TRACKER alluminio: P35L+P30R in nero o argento.
WANDERER semirigide: BCB4030TBK da 40+30 litri.

Per moto Ktm

KTM

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Va bene anche sulla KTM 890 Adventure?

La copertina del manuale dichiara la KTM 790 Adventure e la 790 Adventure R dal 2019. La 890 non è nominata dal produttore, anche se compare nel listino del distributore.

Preferiamo dirtelo invece di darlo per scontato: se hai una 890, scrivici prima di ordinare e chiediamo conferma. È il modo più rapido per evitare un reso.

Quali valigie posso montare?

Le PIKE TRACKER in alluminio nella combinazione 35 litri a sinistra e 30 a destra, nere o argento: la destra è più stretta in basso per scavalcare il terminale di scarico, quindi il verso non è invertibile.

In alternativa le semirigide WANDERER da 40+30 litri, che si agganciano a qualsiasi telaio con tubo da 18 mm. Le valigie non sono incluse.

Le valigie sono comprese nel prezzo?

No: questa pagina vende la coppia di telai, che è la parte dedicata alla moto. Le valigie si scelgono a parte, ed è il motivo per cui il telaio si monta una volta sola: puoi cambiare tipo di valigia negli anni senza rifare il lavoro.

Posso aggiungere anche la piastra per il bauletto?

Sì: per questa moto esiste la piastra top case JPT221W, articolo separato con codice proprio, già a catalogo su Endurrad. Il telaio laterale resta lo stesso, quindi puoi completare l'allestimento in un secondo momento.

Con che coppia vanno serrate le viti?

Il manuale indica 14 N·m per le viti M6 e 22 N·m per le M8: sono i valori più alti fra i telai LOBOO che trattiamo.

Se hai già montato un telaio LOBOO su un'altra moto non andare a memoria: sul Norden 901, per esempio, sono 12 e 20 N·m. Serve una chiave dinamometrica, che non è inclusa.

Bisogna forare o modificare la moto?

Il manuale non indica alcuna foratura: il telaio si fissa ai punti di ancoraggio già presenti. Chiede però che tutte le parti e i fissaggi rimossi dalla moto siano rimontati secondo le coppie e le indicazioni di KTM.
