Posso montarla da solo?

Il collegamento alla batteria e alle uscite e alla portata di chi ha un minimo di manualita, e gli anelli saldanti tolgono il bisogno di attrezzi speciali. Il punto delicato e individuare il filo ACC sull'impianto della moto: se hai dubbi su quello, meglio farla fare a un tecnico. Il manuale prescrive comunque di rispettare la polarita.

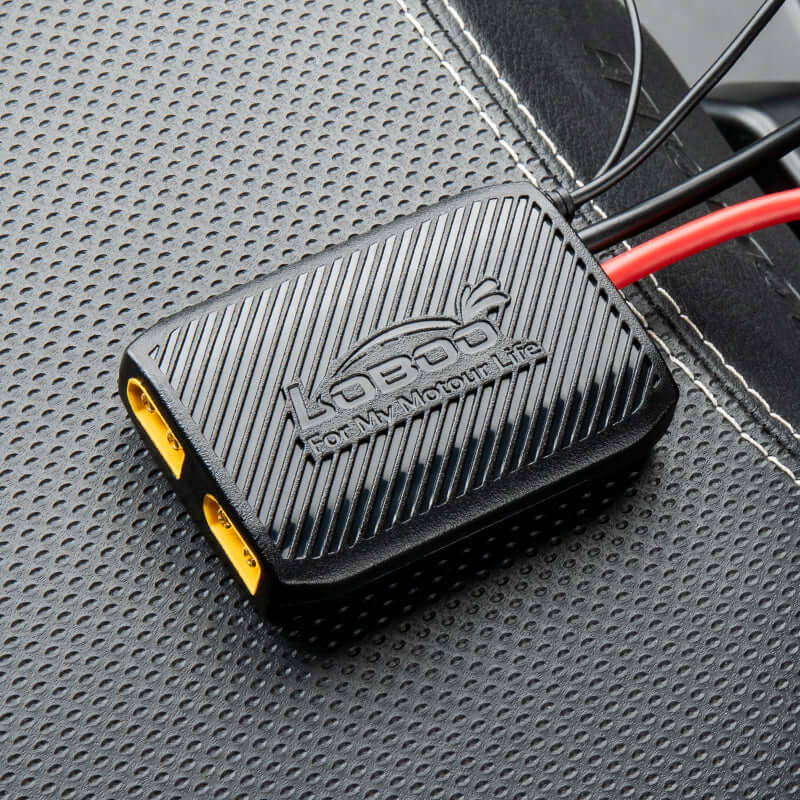

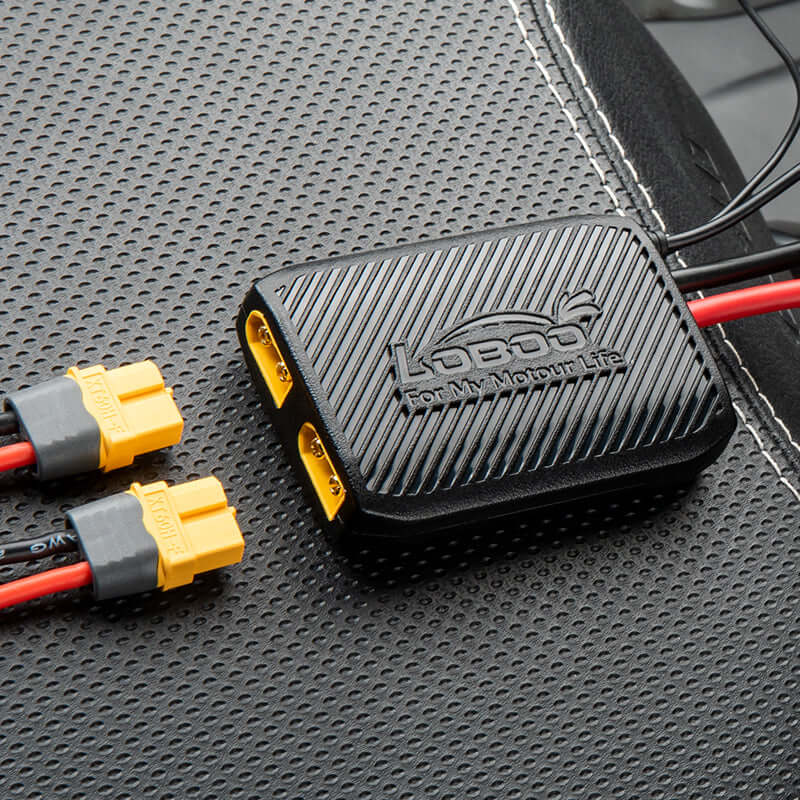

Centralina Distribuzione Corrente Moto | 1 o 3 uscite, IP65

Panoramica

In breve

Centralina di distribuzione per gli accessori elettrici della moto: un solo collegamento alla batteria e uscite gia protette, con spegnimento automatico alla chiave. Nella versione a tre uscite (CB20, 480 W) o a uscita singola (CB10, 30 A). Grado IP65.

Un collegamento solo alla batteria

al posto del grappolo di capicorda sovrapposti sul polo.

Uscite separate e protette

tre sul CB20 da 20, 15 e 10 A, una sul CB10 fino a 30 A. Se un accessorio va in corto si stacca solo la sua linea.

Tutto segue la chiave

col filo ACC collegato non resta acceso niente a moto ferma.

Protezioni con soglie dichiarate

sotto 11 V e sotto 10 V stacca i carichi in due tempi e ti lascia la corrente per avviare.

IP65 e 127 g

grande come un accendino, sta sotto la sella di quasi tutto.

Dal produttore LOBOO

Prodotto da Shenzhen LOBOO Motor Accessories Co., Ltd.

Denominazione ufficiale: Electronics Manager
Modelli: CB20 (articolo 11.1.04002.001.01) e CB10 (articolo 11.1.04010.001.01)
Manuale: manuale d'uso in due lingue, incluso nella confezione e scaricabile da questa pagina
Garanzia: 12 mesi di garanzia convenzionale LOBOO, oltre alla garanzia legale di 24 mesi prevista per il consumatore

Leggi la descrizione completa

Quando aggiungi faretti, manopole riscaldate e una presa USB, il terminale della batteria diventa un grappolo di capicorda sovrapposti. Questa centralina lo sostituisce: un solo collegamento alla batteria e le uscite già protette per gli accessori.

Il collegamento al filo ACC della moto fa sì che gli accessori si accendano con la chiave e si spengano al parcheggio, senza interruttori e senza il rischio di lasciare qualcosa acceso.

Le due versioni

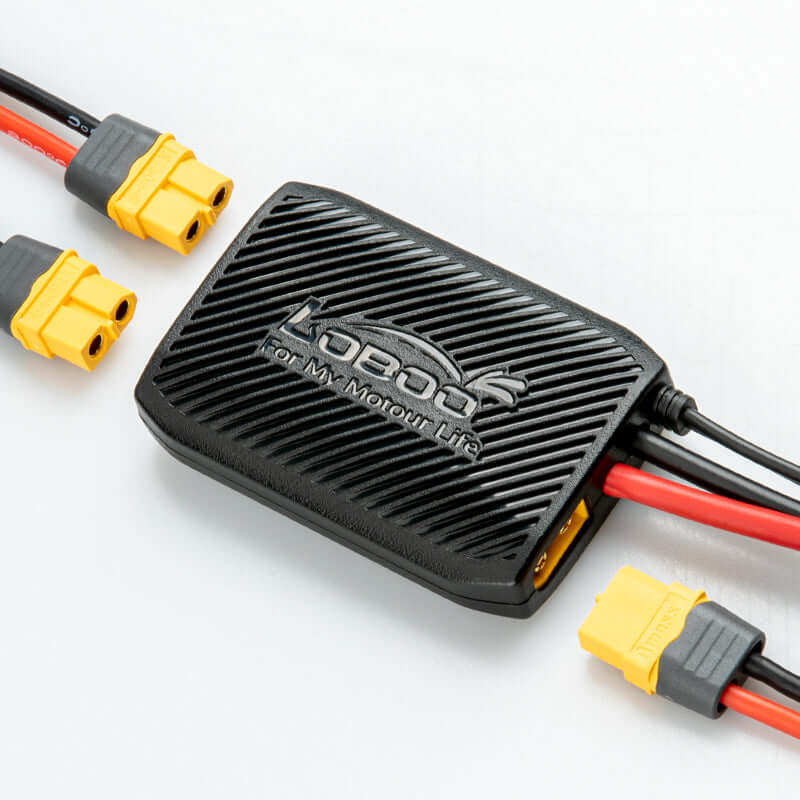

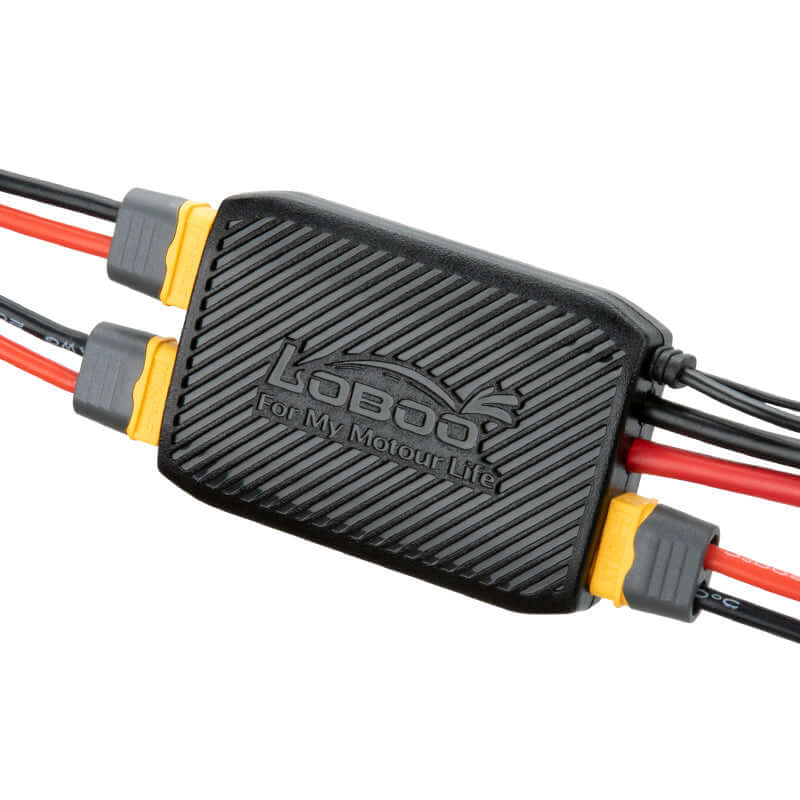

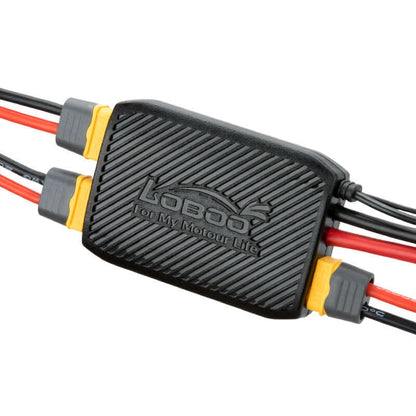

CB20, tre uscite separate. OUT1 fino a 20 A, OUT2 fino a 15 A, OUT3 fino a 10 A: il produttore le destina rispettivamente ai carichi alti come i faretti, ai medi come le manopole riscaldate e ai bassi come prese USB e navigatore. Ogni linea ha le sue protezioni e la sua spia.

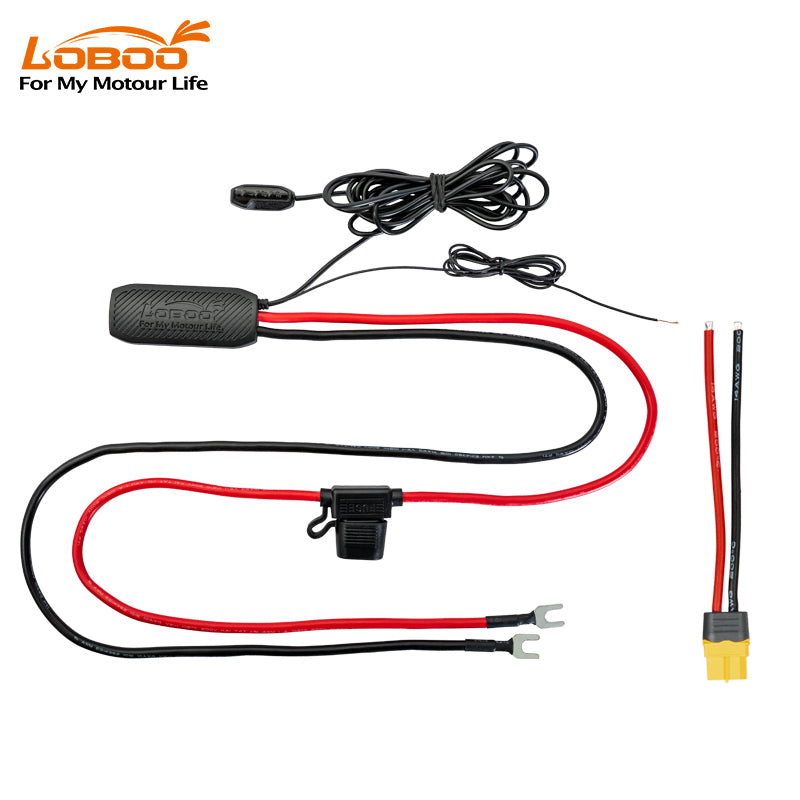

CB10, un'uscita sola fino a 30 A e 360 W dichiarati, e senza necessità di collegare il filo ACC. È la scelta per un accessorio grosso da solo.

Cosa succede quando qualcosa va storto

Il manuale dichiara soglie precise, non generiche «protezioni multiple»:

Sottotensione: sotto gli 11 V le spie di OUT2 e OUT3 lampeggiano lentamente per un minuto, poi le uscite si spengono. Sotto i 10 V tocca a OUT1, con tre minuti di preavviso. È la protezione che ti lascia la corrente per avviare.
Sovratensione: oltre 24 V tutte le uscite si spengono e la spia si spegne. Tenuta dichiarata fino a 55 V.
Sovracorrente: oltre 25 A su una singola linea, spegnimento automatico e spia lampeggiante veloce.
Cortocircuito: spegnimento immediato della linea interessata.
Sovratemperatura: oltre 80 °C il dispositivo si spegne da solo.
Inversione di polarità: se positivo e negativo sono invertiti l'apparecchio non eroga.

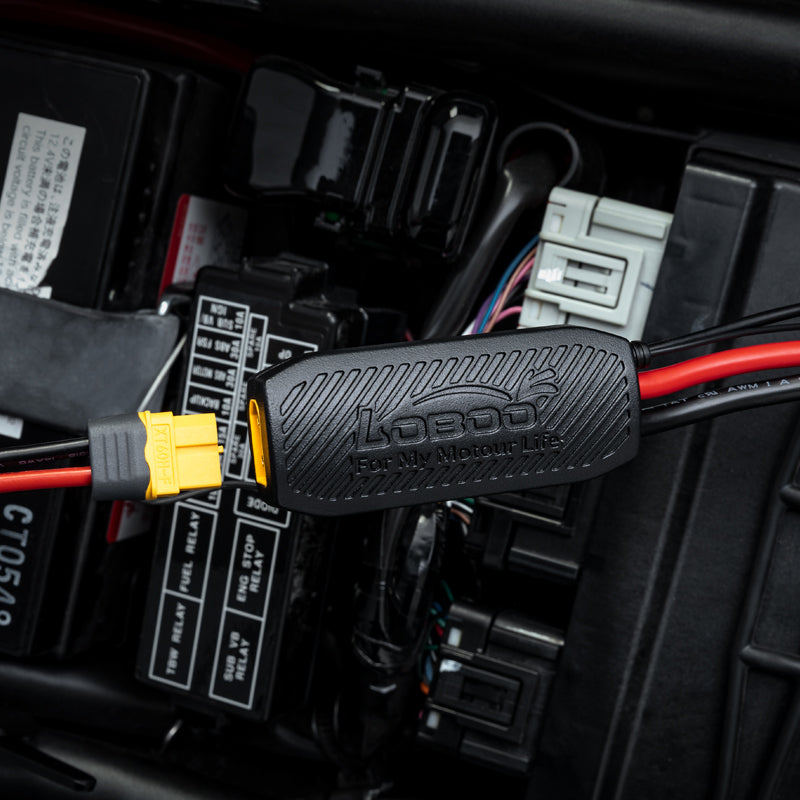

Dove la metti

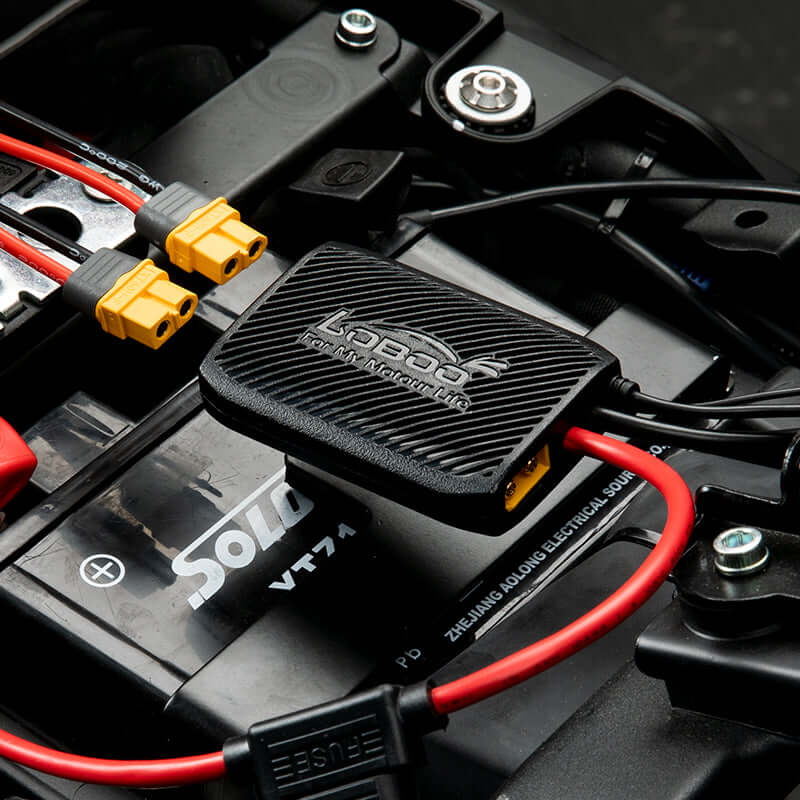

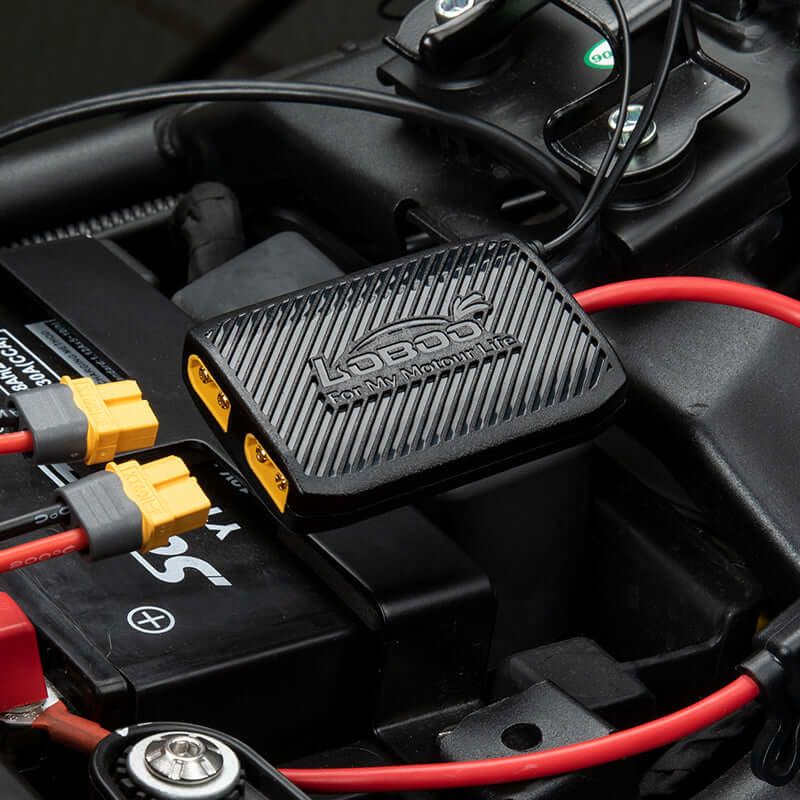

Misura 72,8 × 50,4 × 16,9 mm e pesa 127 g con cavo e spia: sta sotto la sella di quasi tutto. Grado IP65, tensione di lavoro 12-15 V, compatibile con batterie al piombo da 12 V, comprese AGM e senza manutenzione, e con quelle al litio ferro fosfato.

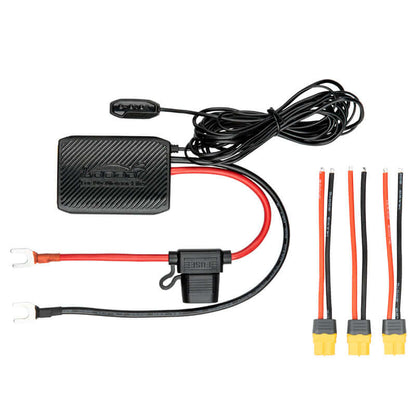

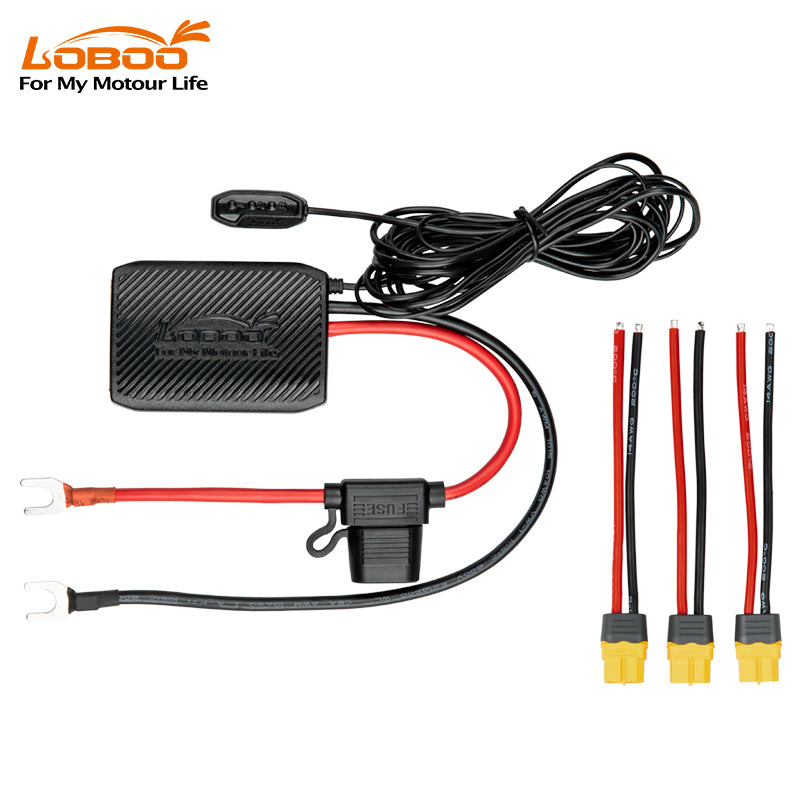

Nella confezione

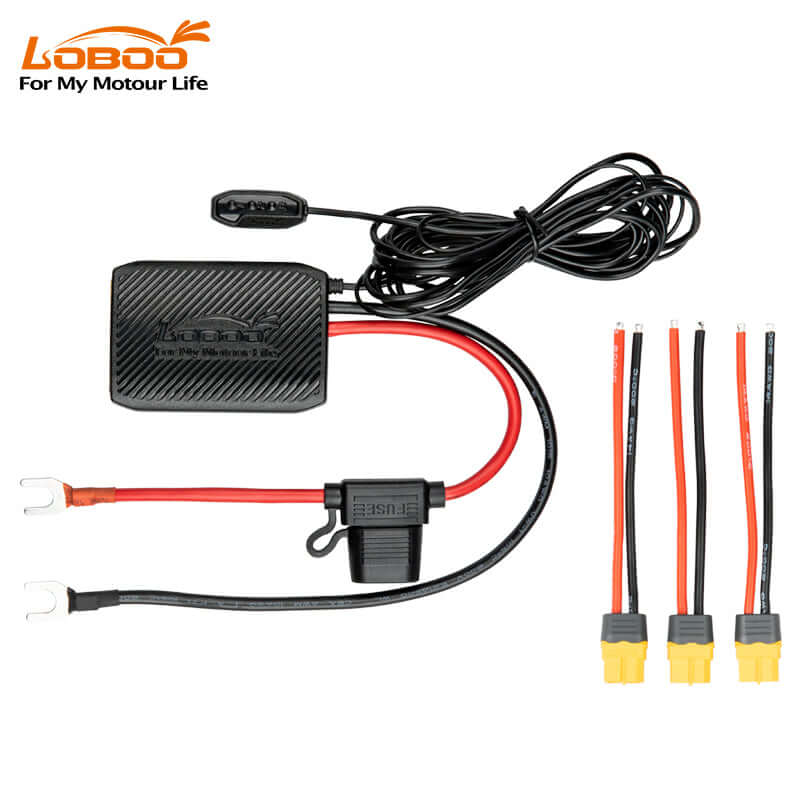

La centralina, tre cavi di uscita con connettore femmina, otto anelli saldanti termorestringenti, quindici fascette e la scheda di manutenzione della batteria. Il manuale d'uso in due lingue è scaricabile da questa pagina.

Gli anelli saldanti si usano così: si spella il tratto da collegare, si infila un filo nell'anello, si incrociano i due conduttori dentro di esso e si scalda finché lo stagno fonde, poi si restringe la guaina. Non serve pinza a crimpare.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore
ACCESSORI DI COLLEGAMENTO INCLUSI: tre cavi di uscita con connettore femmina, otto anelli saldanti termorestringenti, quindici fascette e la scheda di manutenzione della batteria
MANUALE D'USO incluso nella confezione e scaricabile da questa pagina
COMPATIBILITA VERIFICABILE PRIMA DELL'ACQUISTO, comunicando quali accessori vuoi collegare e il loro assorbimento

CB20 – 480 W – tre canali 20/15/10 A – integrazione ACC

Come funziona, nel dettaglio

Materiali, costruzione e uso quotidiano: ogni aspetto spiegato uno per uno.

01

Il problema che risolve

Faretti, manopole riscaldate, presa USB, navigatore: ogni accessorio aggiunge un capocorda sul polo della batteria. Il risultato e un grappolo di terminali sovrapposti, senza fusibili dedicati e senza un modo per spegnere tutto insieme.

La centralina prende quel grappolo e lo sostituisce con un collegamento solo alla batteria, piu le uscite gia protette a cui attacchi gli accessori.

02

Un chip che tiene d'occhio la batteria

Dentro c'e un chip che misura in continuo la tensione della batteria e interviene prima che sia troppo tardi. Non e un fusibile: e una soglia che ti avvisa lampeggiando e poi stacca i carichi, lasciandoti la corrente per avviare.

03

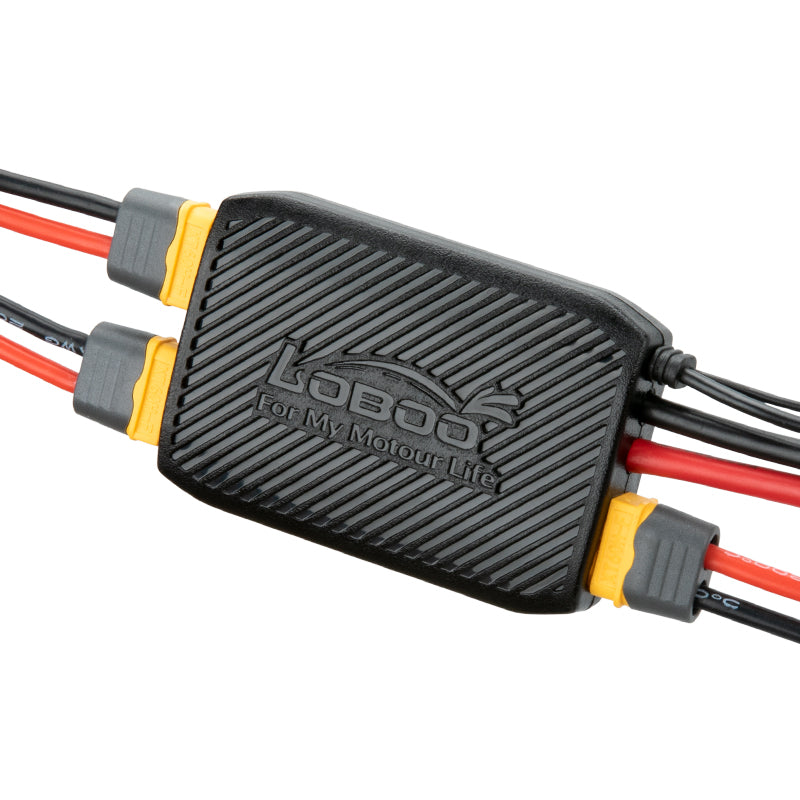

CB20: tre uscite, 480 W complessivi

Tre linee indipendenti, ognuna con la sua spia e le sue protezioni: OUT1 fino a 20 A, OUT2 fino a 15 A, OUT3 fino a 10 A. Il produttore le destina rispettivamente ai carichi alti come i faretti, ai medi come le manopole riscaldate e ai bassi come prese USB e navigatore.

Attenzione a un punto: la potenza totale dichiarata e di 480 W, mentre i massimi dei tre canali sommati darebbero di piu. I 20, 15 e 10 A sono i tetti di ogni singola linea, non un budget da spendere tutto insieme.

04

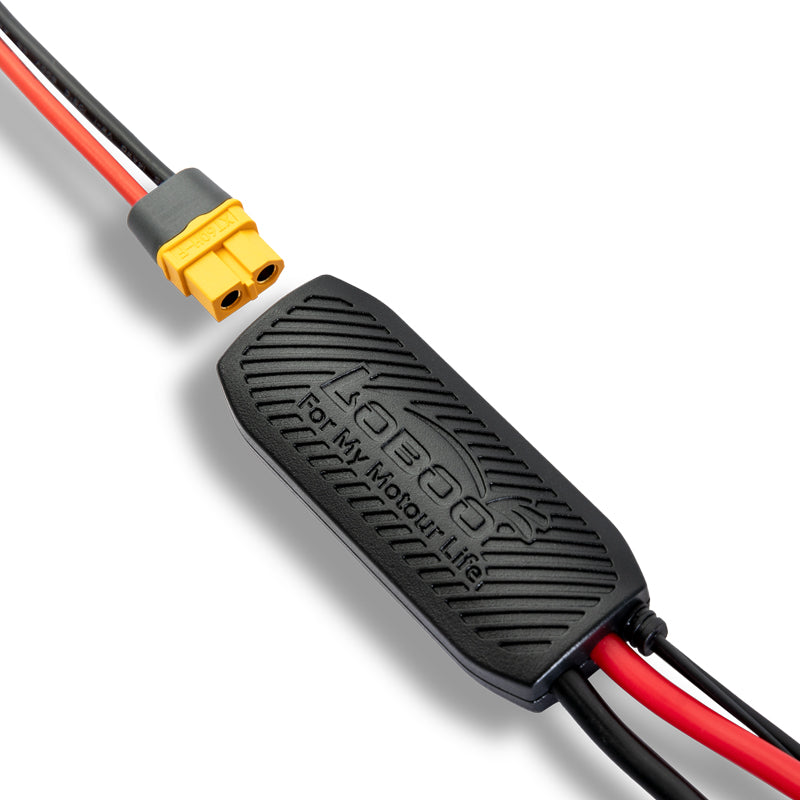

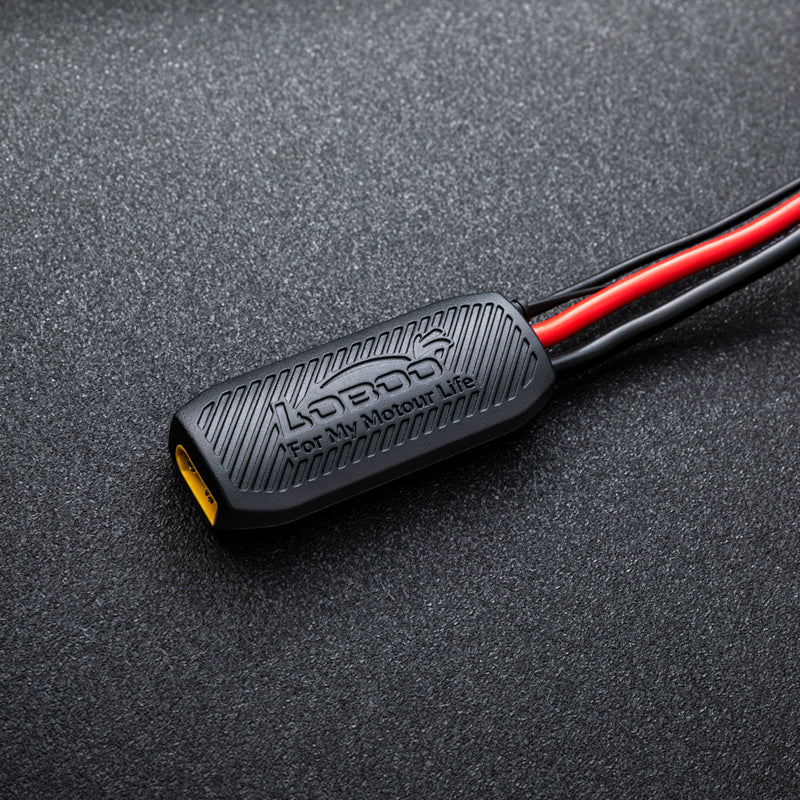

CB10: una sola uscita da 30 A

Il CB10 ha un'uscita sola, fino a 30 A e 360 W dichiarati: piu corrente su una linea unica, per un accessorio grosso da solo.

Ha anche un vantaggio di montaggio: non richiede di collegare il filo ACC, quindi si installa senza andare a cercare un positivo sotto chiave sull'impianto della moto.

05

Regge anche i carichi alti

La linea da 20 A del CB20 e dimensionata per una coppia di faretti supplementari, che e il carico che di solito manda in crisi le derivazioni artigianali sul polo batteria.

Il filo ACC e quello che va in tensione girando la chiave e si stacca quando la togli: collegandolo, tutto quello che sta a valle segue la chiave.

06

Piombo o litio, e nessuna configurazione

Funziona sia con le batterie al piombo da 12 V, comprese le AGM e quelle senza manutenzione, sia con quelle al litio ferro fosfato.

Non c'e niente da impostare: si collega e funziona. Le spie sul corpo corrispondono alle uscite, quindi capisci a colpo d'occhio quale linea sta lavorando e quale e intervenuta.

07

Le protezioni, con i numeri

Il manuale non si limita a dire protezioni multiple, dichiara le soglie:

sotto 11 V si spengono OUT2 e OUT3, dopo un minuto di lampeggio
sotto 10 V si spegne anche OUT1, dopo tre minuti
sopra 24 V si spegne tutto; la tenuta dichiarata arriva a 55 V
oltre 25 A su una linea, o in cortocircuito, la linea si stacca da sola
oltre 80 gradi il dispositivo si spegne
a polarita invertita non eroga

08

IP65, e sta nel palmo di una mano

Grado IP65 dichiarato: tenuta totale alla polvere e resistenza ai getti d'acqua, quindi puo stare sotto la sella o nel vano batteria senza precauzioni particolari.

Le misure sono 72,8 x 50,4 x 16,9 mm per 127 g con cavo e spia: e grande come un accendino, e questo e spesso il dato che decide se ci sta o no sulla tua moto.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Identificazione

Marca

LOBOO

Modelli

CB20 a tre uscite e CB10 a una uscita Sono le due varianti selezionabili in questa pagina

Nome ufficiale

Electronics Manager

Numero d'articolo LOBOO

11.1.04002.001.01 (CB20) e 11.1.04010.001.01 (CB10)

Dati elettrici

Tensione di lavoro

12-15 V

Uscite CB20

OUT1 20 A, OUT2 15 A, OUT3 10 A (valori massimi) Potenza totale simultanea dichiarata 480 W

Uscita CB10

Una sola uscita fino a 30 A 360 W dichiarati, senza necessita di collegare il filo ACC

Batterie compatibili

Piombo 12 V, comprese AGM e senza manutenzione, e litio ferro fosfato

Protezioni

Sottotensione

Sotto 11 V spegne OUT2 e OUT3 dopo 1 minuto; sotto 10 V spegne OUT1 dopo 3 minuti Le spie lampeggiano lentamente durante il preavviso

Sovratensione

Spegnimento di tutte le uscite oltre 24 V Anche la spia si spegne

Tenuta in tensione

55 V

Sovracorrente

Spegnimento oltre 25 A su una singola linea La spia corrispondente lampeggia velocemente

Cortocircuito

Spegnimento automatico della linea interessata

Sovratemperatura

Spegnimento oltre 80 gradi

Inversione di polarita

Nessuna erogazione se positivo e negativo sono invertiti

Materiali e misure

Dimensioni

72,8 x 50,4 x 16,9 mm

Peso

127 g Cavo e spia luminosa compresi

Grado di protezione

IP65 Tenuta alla polvere e ai getti d'acqua

Installazione

Collegamenti

Positivo, negativo, filo ACC e uscite verso gli accessori, con spia luminosa Il filo ACC e quello che va in tensione girando la chiave

Dotazione

Contenuto della confezione

1 centralina, 3 cavi di uscita, 8 anelli saldanti, 15 fascette, 1 scheda manutenzione batteria

Garanzia del produttore

12 mesi LOBOO, oltre alla garanzia legale di 24 mesi

Dati dal manuale d'uso CB20 e dai pannelli tecnici LOBOO. Le soglie di protezione sono quelle dichiarate dal produttore.

Manuale d'uso della centralina di distribuzione LOBOO CB20Documento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

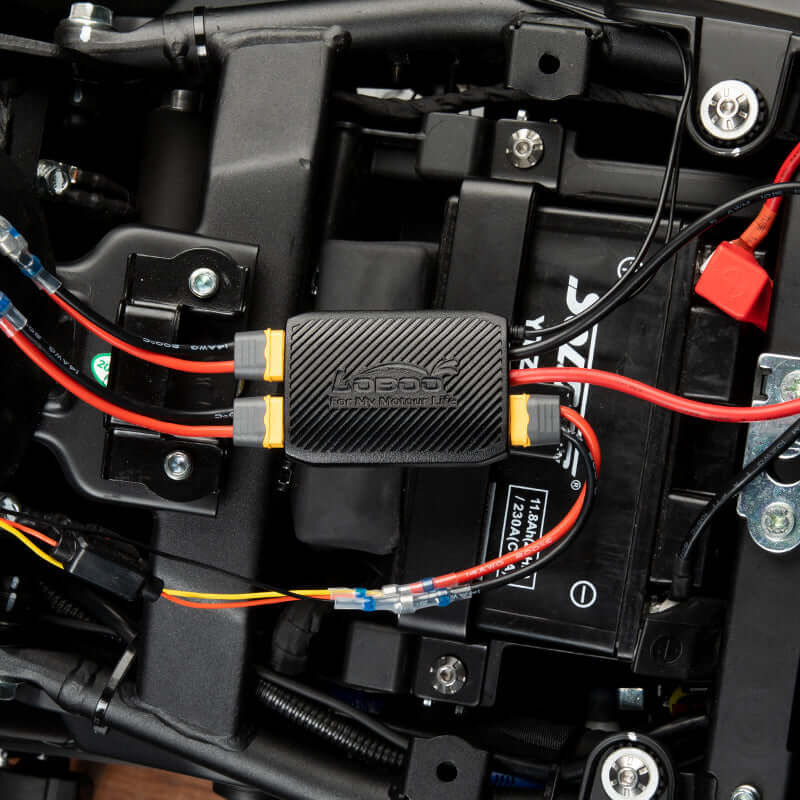

Come si monta

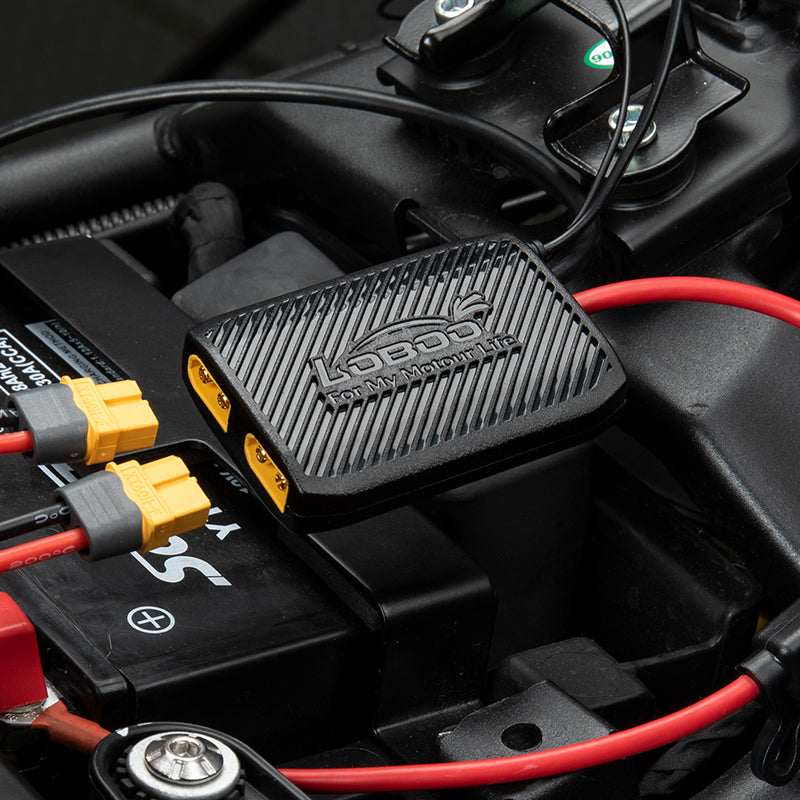

Collega il filo rosso al polo positivo della batteria e il filo nero al negativo, rispettando la polarita: a poli invertiti la centralina non eroga.
Individua sull'impianto il filo ACC, quello che va in tensione a 12-15 V girando la chiave e si stacca quando la togli, e collegalo. Sul CB10 questo passaggio non serve.
Distribuisci gli accessori sulle uscite secondo l'assorbimento: OUT1 per i carichi alti come i faretti, OUT2 per i medi, OUT3 per quelli leggeri.
Per le giunzioni usa gli anelli saldanti in dotazione: si infila un filo nell'anello, si incrociano i due conduttori al suo interno e si scalda finche lo stagno fonde, poi la guaina si restringe e sigilla.
Fissa la centralina e ordina i cablaggi con le fascette in dotazione, lontano da parti calde o in movimento.

Istruzioni complete e note di sicurezza

Collega il filo rosso al polo positivo della batteria e il filo nero al negativo, rispettando la polarita: a poli invertiti la centralina non eroga.
Individua sull'impianto il filo ACC, quello che va in tensione a 12-15 V girando la chiave e si stacca quando la togli, e collegalo. Sul CB10 questo passaggio non serve.
Distribuisci gli accessori sulle uscite secondo l'assorbimento: OUT1 per i carichi alti come i faretti, OUT2 per i medi, OUT3 per quelli leggeri.
Per le giunzioni usa gli anelli saldanti in dotazione: si infila un filo nell'anello, si incrociano i due conduttori al suo interno e si scalda finche lo stagno fonde, poi la guaina si restringe e sigilla.
Fissa la centralina e ordina i cablaggi con le fascette in dotazione, lontano da parti calde o in movimento.

Se non hai dimestichezza con l'impianto elettrico della moto, in particolare per individuare il filo ACC, falla installare da un tecnico. Il manuale d'uso e scaricabile da questa pagina.

Installazione e sicurezza

Rispetta la polarita: a poli invertiti la centralina non eroga, per protezione.
Somma gli assorbimenti dichiarati degli accessori e rispetta i limiti di ogni uscita, oltre al totale.
Il limite vero resta la capacita residua dell'alternatore della moto: la centralina distribuisce corrente, non la produce.
Il grado IP65 protegge da polvere e getti d'acqua, non dall'immersione.
Se non hai dimestichezza con l'impianto elettrico, in particolare per individuare il filo ACC, fai eseguire l'installazione a un tecnico qualificato.

Certificazioni

Il produttore dispone per questo codice di rapporti CE-EMC e di prova secondo GB 4943.1-2011. La documentazione e depositata presso LOBOO ed e disponibile su richiesta.

Prendi il CB20 se:

hai piu accessori con assorbimenti diversi, per esempio faretti, manopole riscaldate e presa USB
vuoi che ognuno abbia la sua linea protetta e la sua spia

Prendi il CB10 se:

devi alimentare un accessorio grosso da solo e ti serve corrente su una linea unica
vuoi evitare di cercare il filo ACC sull'impianto

Non e la scelta giusta se: ti serve solo un punto di collegamento rapido per il mantenitore di carica. In quel caso basta un cavo SAE, che costa una frazione.

Compatibilità

Come verificare la compatibilità

E un accessorio universale: non dipende dal modello di moto ma dall'impianto elettrico.

Impianti a 12 V, con tensione di lavoro dichiarata 12-15 V
Batterie al piombo, comprese AGM e senza manutenzione, e al litio ferro fosfato
Per la funzione di spegnimento con la chiave serve individuare il filo ACC sull'impianto: sul CB10 non e necessario
Ingombro da verificare: 72,8 x 50,4 x 16,9 mm

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Recensioni

5,0

★★★★★2 recensioni

5★2

4★0

3★0

2★0

1★0

Manuele Mazzocato17/11/2025

★★★★★

Iottimo servizio

Domande frequenti

Le domande che ci fate più spesso

Che differenza c'e fra CB10 e CB20?

Il numero di uscite. Il CB20 ne ha tre, indipendenti, da 20, 15 e 10 A, per 480 W complessivi dichiarati: serve se hai piu accessori con assorbimenti diversi. Il CB10 ne ha una sola, fino a 30 A e 360 W, e non richiede il collegamento del filo ACC: serve se devi alimentare un accessorio grosso da solo. Il resto, protezioni comprese, e uguale.

Cos'e il filo ACC e dove lo trovo?

E un filo dell'impianto della moto che va in tensione a 12-15 V quando giri la chiave e si stacca quando la togli. Collegandolo, tutto quello che attacchi alla centralina segue la chiave e non resta acceso a moto ferma. Lo si individua sullo schema elettrico del modello; se non hai dimestichezza, falla fare a un elettrauto. Sul CB10 questo collegamento non serve.

Va bene per la mia moto?

E universale: non dipende dal modello di moto ma dall'impianto. Serve un impianto a 12 V con batteria al piombo, anche AGM o senza manutenzione, oppure al litio ferro fosfato. L'unica verifica pratica e lo spazio: la centralina misura 72,8 x 50,4 x 16,9 mm.

Come si collegano gli accessori alle uscite?

Nella confezione ci sono tre cavi di uscita con connettore femmina e otto anelli saldanti termorestringenti. Si spella il tratto da unire, si infila un filo nell'anello, si incrociano i due conduttori al suo interno e si scalda finche lo stagno fonde, poi la guaina si restringe e sigilla la giunzione. Non serve una pinza a crimpare.

Cosa c'e nella confezione?

La centralina, tre cavi di uscita con connettore femmina, otto anelli saldanti, quindici fascette e una scheda con i consigli di manutenzione della batteria. Il manuale d'uso e scaricabile da questa pagina.

Cosa succede se la batteria si scarica?

Interviene la protezione di sottotensione, e lo fa in due tempi. Sotto gli 11 V le spie di OUT2 e OUT3 lampeggiano lentamente per un minuto e poi quelle due uscite si spengono. Sotto i 10 V tocca a OUT1, con tre minuti di preavviso. E il modo del produttore per sacrificare prima i carichi meno importanti e lasciarti la corrente per avviare.
