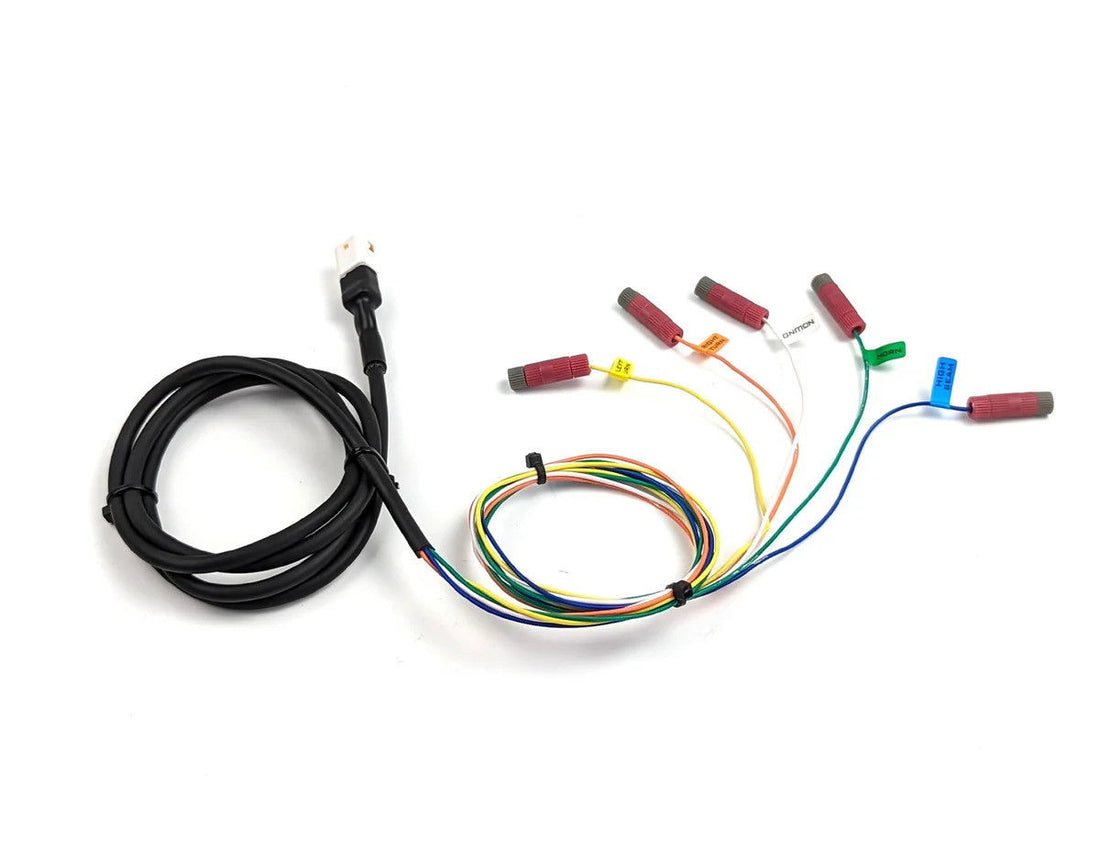

Cablaggio universale DENALI DNLWHS058 per i segnali del controller DialDim

Panoramica

In breve

I segnali della moto al DialDim, su qualsiasi modello

Il DialDim ha cinque fili di ingresso — chiave, abbaglianti, frecce e clacson — ed è da quelli che ricava le funzioni automatiche: massimo con gli abbaglianti, spegnimento con la freccia, lampeggio col clacson. Questo cablaggio universale porta quei segnali al controller.

È la soluzione per le moto che non hanno un cablaggio DialDim dedicato. Se per la tua esiste quello specifico, si innesta sui connettori originali senza derivazioni ed è preferibile.

Dal produttore DENALI

DENALI Electronics progetta illuminazione e sicurezza attiva per moto: faretti LED, moduli faro, clacson SoundBomb, indicatori e luci freno ausiliarie, e i controller che li integrano con l'elettronica della moto.

Codice Endurrad DNLWHS058 — codice DENALI DNL.WHS.058.

Leggi la descrizione completa

Codice DNLWHS058 — codice DENALI DNL.WHS.058

Il DialDim ha cinque fili di ingresso — chiave, abbaglianti, frecce e clacson — ed è da quelli che ricava le funzioni automatiche: massimo con gli abbaglianti, spegnimento quando metti la freccia, lampeggio quando suoni il clacson. Questo cablaggio universale porta quei segnali al controller.

È la soluzione per le moto che non hanno un cablaggio DialDim dedicato. Se per la tua esiste quello specifico, si innesta sui connettori originali senza derivazioni ed è preferibile.

Nella confezione

  • Il cablaggio universale dei segnali che porta al DialDim chiave, abbaglianti, frecce e clacson.
  • Controller DialDim non compreso per alcune moto esiste il cablaggio plug and play dedicato, che evita i Posi-Tap.

DNLWHS058 · cablaggio universale per i segnali del DialDim

Come funziona, nel dettaglio

Porta al DialDim i segnali della moto per le funzioni automatiche.

Cinque fili, uno solo indispensabile
01

Cinque fili, uno solo indispensabile

Il filo bianco dell'alimentazione sotto chiave è l'unico che serve per forza: è quello che accende e spegne il controller con il quadro. Gli altri quattro sono funzioni in più — abbaglianti, clacson, freccia destra e freccia sinistra — e li colleghi solo se le vuoi. Essendo un cablaggio universale, ogni circuito va riconosciuto sulla tua moto con il tester o una lampada di prova.

Scheda tecnica

Specifiche tecniche

Tutti i dati

Funzione

Cosa fa
Porta i segnali della moto al DialDim Attiva le funzioni automatiche su abbaglianti, frecce e clacson

Collegamento

Ingressi
5 fili Chiave, abbaglianti, frecce e clacson

Compatibilità

Tipo
Universale Per le moto senza cablaggio DialDim dedicato

Confezione

Contenuto
1 cablaggio Controller DialDim non compreso

Dotazione

Garanzia produttore
5 anni In aggiunta ai 24 mesi di garanzia legale di conformità

Dati dichiarati da DENALI sulla scheda ufficiale.

Prima di ordinare

Montaggio e requisiti

Come si monta

Istruzioni complete e note di sicurezza

A cosa serve. Porta al controller DialDim i segnali della moto che ne sbloccano le funzioni intelligenti. È la versione universale, per le moto che non hanno un cablaggio plug and play dedicato.

Quali segnali, e a cosa servono. Il filo bianco di alimentazione sotto chiave è l'unico indispensabile: è quello che fa accendere e spegnere il controller con il quadro. Gli altri sono facoltativi — blu sul circuito abbaglianti per il passaggio automatico al 100%, verde sul clacson per lo strobo, arancione e giallo sulle frecce per spegnere il primo circuito quando lampeggia la freccia e far lampeggiare il secondo in sincrono.

Come si collega. Essendo universale, ogni circuito va individuato sulla propria moto con una lampada di prova o un tester, azionando il comando corrispondente, prima di chiudere i connettori a derivazione.

C'è una via più semplice. Per Ténéré 700, DesertX, Africa Twin, Pan America, KLR 650 e KTM 1290 esiste il cablaggio DialDim plug and play, che si innesta sui connettori originali senza cercare nessun filo.

Compatibilità

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Perché universale e non specifico per la mia moto?

Perché DENALI non produce la versione dedicata per tutti i modelli. L'universale funziona su qualsiasi moto ma va collegato a derivazione, cercando il filo giusto. Se per la tua esiste il cablaggio specifico, quello si innesta sui connettori originali senza tagli ed è sempre preferibile: chiedici e ti diciamo se c'è.
